溫濕度傳感器DHT11通過串口UART輸出verilog語言Basys3

名稱：溫濕度傳感器DHT11通過串口UART輸出verilog語言Basys3（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

溫濕度計傳感器DHT11通過串口UART輸出verilog代碼：

1、使用溫濕度傳感器DHT11采集環境的溫度和濕度，并在數碼管顯示。

2、使用UART協議將溫濕度數據通過串口發送至電腦。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

工程文件：

程序文件：

程序編譯：

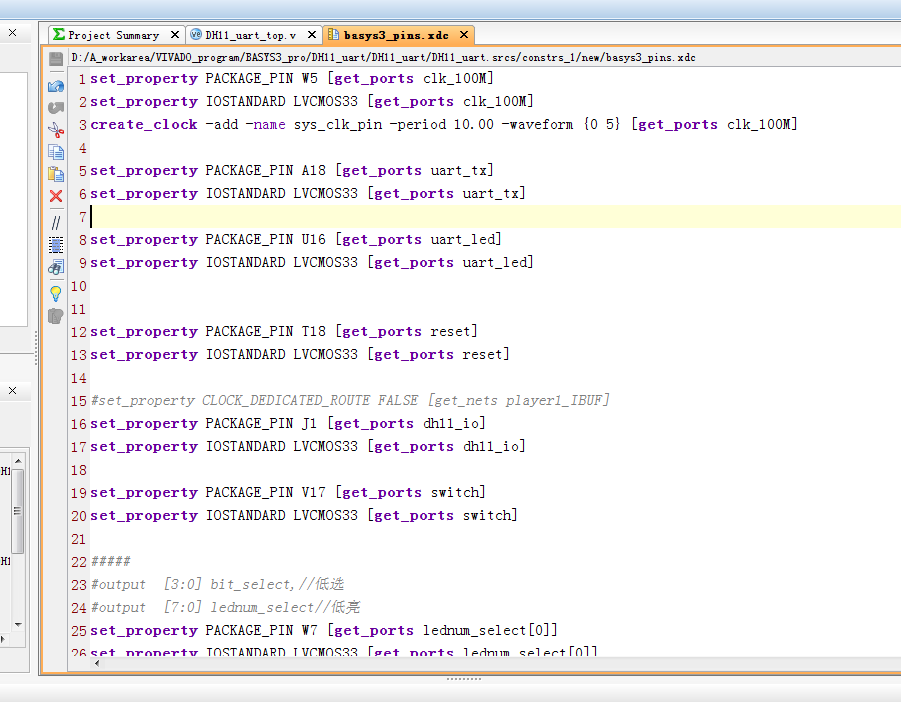

管腳分配：

RTL圖：

頂層代碼展示:

module?DH11_uart_top(
????input?clk_100M,//100M時鐘
????input?reset,//復位,按下高電平
????output?uart_tx,//串口發送
????output?uart_led,//串口發送指示燈--U16
????input?switch,//切換（switch==1溫度）和（switch==0濕度）--SW0
????inout?dh11_io,//溫濕度傳感器接口--JA1-J1
????output?[3:0]?bit_select,//數碼管位選
????output?[7:0]?lednum_select?//數碼管段選?
????);
?
wire?[7:0]??temp_data;//溫度
wire?[7:0]??humi_data;//濕度
reg?clk_50M=0;?
always@(posedge?clk_100M)
????clk_50M<=~clk_50M;//2分頻到50MHz
//dht11溫濕度采集模塊
?dht11?i_dht11(
.i_clk(clk_50M),
.i_rst_n(~reset),
.io_data(dh11_io),
.o_temp(temp_data),
.o_humi(humi_data)
);
//數碼管顯示模塊
display_num?i_display_num(
.?clk(clk_100M),
.?temp_data(temp_data),
.?humi_data(humi_data),
.?bit_select(bit_select),//數碼管位選
.?lednum_select(lednum_select)//數碼管段選?
);?
?wire?[7:0]?send_data;
?assign?send_data=(switch==1)?temp_data:humi_data;
?//串口發送模塊
uart?i_uart(
.?clk_50m(clk_50M),?
.?tx(uart_tx),
.?tx_busy(uart_led),
.?din(send_data),
.?wr_en(1'b1)??
);
?
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=297
