名稱：EEPROM測試試驗設計Verilog代碼VIVADO? ARTIX-7開發板
軟件：VIVADO
語言：Verilog
代碼功能：
EEPROM測試試驗。
EEPROM掉電緩存數據，并觀察數據讀寫。
FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

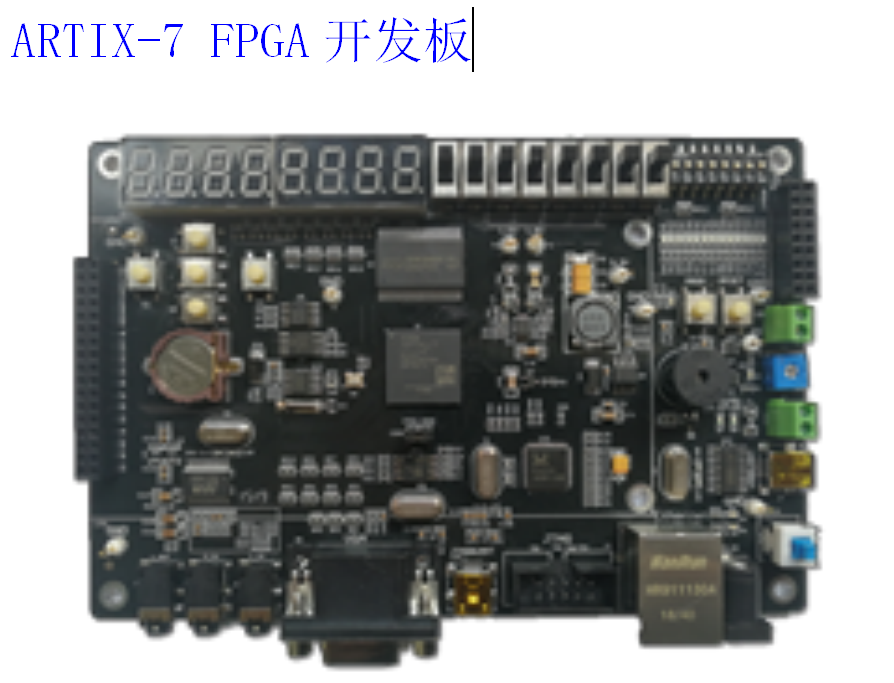

本代碼已在ARTIX-7開發板驗證，ARTIX-7開發板如下，其他開發板可以修改管腳適配：
設計文檔：
1 實驗簡介
本實驗通過使用開源軟件opencores上的I2C master控制器去控制I2C接口的EEPROM讀寫，練習如何有效的使用開源代碼提升開發效率。
2 實驗原理
硬件電路
在開發板上，F(xiàn)PGA芯片通過I2C總線連接EEPROM24LC04,I2C的兩根總線各上拉一個4.7K的電阻到3.3V，所以當總線上沒有輸出時會被拉高，24LC04的寫保護沒有使能，不然FPGA會無法寫入數據。因?yàn)樵陔娐飞螦0~A2都為低，所以24LC04的設備地址為0xA0。
開發板部分電路
I2C的總線協議和時序
I2C標準速率為100kbit/s，快速模式400kbit/s，支持多機通訊，支持多主控模塊，但同一時刻只允許有一個主控。由數據線SDA和時鐘SCL構成串行總線；每個電路和模塊都有唯一的地址。
在這里以AT24C04為例說明I2C讀寫的基本操作和時序，I2C設備的操作可分為寫單個存儲字節，寫多個存儲字節，讀單個存儲字節和讀多個存儲字節。存儲方式如下圖所示：
下面對I2C總線通信過程中出現的幾種信號狀態和時序進行分析。
①?總線空閑裝填
I2C總線的SDA和SCL兩條信號線同時處于高電平時，規定為總線的空閑狀態。此時各個器件的輸出級場效應管均處在截止?fàn)顟B(tài)，即釋放總線，由兩條信號線各自的上拉電阻把電平拉高。
②啟動信號(Start)
在時鐘線SCL保持高電平期間，數據線SDA上的電平被拉低（即負跳變），定義為I2C總線的啟動信號，它標志著一次數據傳輸的開始。啟動信號是由主控器主動建立的，在建立該信號之前I2C總線必須處于空閑狀態，如下圖所示。
③停止信號(Stop)
在時鐘線SCL保持高電平期間，數據線SDA被釋放，使得SDA返回高電平（即正跳變），稱為I2C總線的停止信號，它標志著一次數據傳輸?shù)慕K止。停止信號也是由主控器主動建立的，建立該信號之后，I2C總線將返回空閑狀態。
④數據位傳送
在I2C總線上傳送的每一位數據都有一個時鐘脈沖相對應（或同步控制），即在SCL串行時鐘的配合下，在SDA上逐位地串行傳送每一位數據。進行數據傳送時，在SCL呈現高電平期間，SDA上的電平必須保持穩定，低電平為數據0，高電平為數據1。只有在SCL為低電平期間，才允許SDA上的電平改變狀態。
⑤應答信號（ACK和NACK）
I2C總線上的所有數據都是以8位字節傳送的，發送器每發送一個字節，就在時鐘脈沖9期間釋放數據線，由接收器反饋一個應答信號。應答信號為低電平時，規定為有效應答位（ACK簡稱應答位），表示接收器已經成功地收了該字節；
應答信號為高電平時，規定為非應答位（NACK），一般表示接收器接收該字節沒有成功。對于反饋有效應答位ACK的要求是，接收器在第9個時鐘脈沖之前的低電平期間將SDA線拉低，并且確保在該時鐘的高電平期間為穩定的低電平。
如果接收器是主控器，則在它收最后一個字節后，發送一個NACK信號，以通知被控發送器結束數據發送，并釋放SDA線，以便主控接收器發送一個停止信號。
3 程序設計
我們根據EEPROM手冊，需要按照I2C讀寫的要求，完成設備地址、寄存器地址、數據等讀寫。
i2c_master_top模塊是對i2c_master_byte_ctrl模塊的再次封裝，完成一個寄存器的讀寫，由于不同的設備寄存器可能是8bit，也可能是16bit，這里i2c_addr_2byte信號來控制寄存器地址是8位還是16位。
i2c_master_top模塊狀態機，如果是寫寄存器操作，先寫一個字節設備地址（寫操作），再寫1個字節或2個字節的寄存器地址，再寫一個字節的數據；如果是讀操作，先寫一個字節的設備地址（寫操作），再寫1個字節或2字節的寄存器地址，完成地址的寫入，再次寫設備地址（讀操作），然后讀取一個字節的數據。不管怎么說，程序設計都是要滿足芯片時序要求的，所以在閱讀程序之前最好先把芯片的數據手冊仔細閱讀一遍。
i2c_master_top狀態機
i2c_eeprom_test模塊完成EEPROM的讀寫，EEPROM設備地址是A0，程序中將地址00的數據讀出，然后通過LED顯示，在KEY2按下時，數字加一并再次寫入EEPROM并顯示出來。在I2C控制器中，代碼的大部分功能在備注中也有很多批注。
4 實驗現象
下載實驗程序后，可以看到LED顯示一個二進制數字，這個數字是存儲在EEPROM中00地址的數據，數據是隨機的，這個時候按鍵SW1按下，數字加一，并寫入了EEPROM，再次下載程序，可以看到led燈直接顯示掉電之前的數值。
部分代碼展示:
//?Copyright?1986-2017?Xilinx,?Inc.?All?Rights?Reserved. //?-------------------------------------------------------------------------------- //?Tool?Version:?Vivado?v.2017.4?(win64)?Build?2086221?Fri?Dec?15?20:55:39?MST?2017 //?Date????????:?Thu?Apr?18?10:37:27?2019 //?Host????????:?LAPTOP-NMQVIF8I?running?64-bit?major?release??(build?9200) //?Command?????:?write_verilog?-force?-mode?synth_stub //???????????????D:/xilinx_work/at7_prj/at7_prj_08/at7_prj/eeprom_test.srcs/sources_1/ip/ila_0/ila_0_stub.v //?Design??????:?ila_0 //?Purpose?????:?Stub?declaration?of?top-level?module?interface //?Device??????:?xc7a50tcsg324-1 //
