基于STM32的溫濕度光照強度仿真設計(Proteus仿真+程序設計+設計報告+講解視頻）

4小時前
233
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

設計資料獲取聯系方式.doc

共1個文件

基于STM32的溫濕度光照強度仿真設計(Proteus仿真+程序設計+設計報告+講解視頻）

仿真圖Proteus 8.9

程序編譯器：keil 5

編程語言：C語言

設計編號：C0109

1.主要功能

本次嵌入式課程設計綜合實驗的內容為基于STM32單片機的溫濕度光照強度采集報警系統。完成LCD1602液晶顯示、DHT11溫濕度測量、光敏電阻、指示燈、蜂鳴器控制等多項任務。

1、以STM32為最小系統電路進行連接，用LCD1602液晶顯示屏顯示溫度、濕度、溫度閾值，濕度閾值和光照閾值。

2、用DHT11溫濕度傳感器進行溫濕度的測量，光敏電阻進行光照強度測量。

3、可以通過按鍵可以設置溫濕度閾值和光照閾值。設置按鍵進入設置模式/退出設置模式，按鍵加減調整閾值。

4、當溫濕度或者光強超過設置的閾值時有聲光報警，對應報警指示燈點亮，蜂鳴器報警。

5、默認溫度低閾值20℃，高閾值30℃，濕度低閾值50%，濕度高閾值80%，光照強度300Lux。

STM32單片機 DHT11 LCD1602 按鍵 光敏電阻

資料下載鏈接：

通過網盤分享的文件：KEY_C0109

鏈接: https://pan.baidu.com/s/19UJFDgOolfIqJ0lfRLZH1A

提取碼: qe8n

2.仿真設計

打開仿真工程，雙擊proteus中的單片機，選擇hex文件路徑，然后開始仿真。

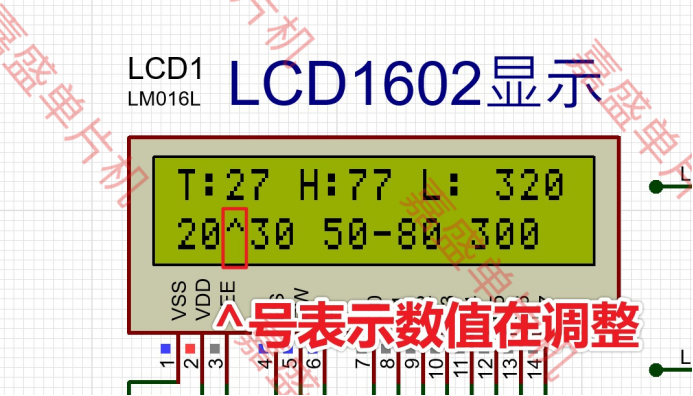

開始仿真后LCD1602液晶第一行顯示溫度T，濕度H和光照強度L，第二行顯示溫度正常范圍，濕度正常范圍和光照強度閾值。


調整DHT11溫濕度模塊濕度為81%，高于閾值，蜂鳴器報警，濕度過高指示燈點亮。


3.程序設計

程序是用keil5 mdk版本打開的，如果打開有問題，核實下keil的版本。程序是HAL版本編寫的，有stm32cubemx配置文件。有注釋可以結合講解視頻理解。



int main(void)
{
  /* USER CODE BEGIN 1 */

	char data_str1[20];
//	char data_str2[20];
	char data_str2[]="L:000C   H:000C ";
	char str[20];  //溫度值轉換為字符串的存放數組

	ADC_ChannelConfTypeDef sConfig = {0};  //建立sConfig結構體
	char adc_str[20];  //AD值轉換為字符串的存放數組
	uint32_t adcv;  //存放ADC轉換結果



  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_TIM2_Init();
  MX_ADC1_Init();
  /* USER CODE BEGIN 2 */
//  printf("DS18B20測溫實驗nr");
	HAL_UART_Transmit(&huart1, (uint8_t *)&"DHT11rn", 7, 10);						//串口1發送字符串，數組長度為10，

	LCD_Init();																																//LCD1602初始化

	temp_L=20;temp_H=40;																											//默認溫度閾值20-40
//	DS18B20_Get_Temp();
	HAL_TIM_Base_Start_IT(&htim2);  //初始化定時器
	LED1=LED2=LED3=LED4=LED_ON;
	HAL_Delay(100);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_Delay(20);

		sConfig.Channel = ADC_CHANNEL_1;  //選擇通道1
		HAL_ADCEx_Calibration_Start(&hadc1);   //開啟adc前校準一下ADC
		HAL_ADC_ConfigChannel(&hadc1, &sConfig);  //選擇ADC1的通道1
		HAL_ADC_Start(&hadc1);										//啟動ADC1
		HAL_ADC_PollForConversion(&hadc1, 30);		//等待ADC1轉換結束，超時設定為10ms
		adcv = HAL_ADC_GetValue(&hadc1);					//讀取ADC1的轉換結果
//		sprintf(adc_str,"adc_value=%drn",adcv);
//		HAL_UART_Transmit(&huart1, (uint8_t *)adc_str, strlen(adc_str), 20);//串口1發送字符串，數組長度為strlen(str)，超時20ms
//		memset(adc_str,0,strlen(adc_str));

		light_temp=light_intensity(adcv);
//		sprintf(adc_str,"lvalue=%drn",temp);
		sprintf(adc_str,"%4.0fLxrn",light_temp);
		HAL_UART_Transmit(&huart1, (uint8_t *)adc_str, strlen(adc_str), 20);//串口1發送字符串，數組長度為strlen(str)，超時20ms
		memset(adc_str,0,strlen(adc_str));
//		temp=(float)adcv*(3.3/4095);


	    if(DHT11_Get_TempHumi(&hum_dat, &temp_dat)){//讀取失敗
	    HAL_UART_Transmit(&huart1, (uint8_t *)&"DHT11 read failedrn", 20, 10);						//串口1發送字符串，數組長度為3，超時10ms
	    } else{//讀取正常
  	  		sprintf(str,"TUM=%dCrn",temp_dat);
			HAL_UART_Transmit(&huart1, (uint8_t *)str, 20, 10);//串口1發送字符串，數組長度為6，超時10ms
			sprintf(str,"HUM=%d%%rn",hum_dat);
			HAL_UART_Transmit(&huart1, (uint8_t *)str, 20, 10);//串口1發送字符串，數組長度為6，超時10ms
	    }
				//液晶顯示：T溫度  H濕度，
		sprintf(data_str1,"T:%d H:%d L:%4.0f  ",temp_dat,hum_dat,light_temp);//轉換溫度，濕度

		LCD_ShowString(0,0,data_str1);	//LCD1602顯示第一行
		if(setnum==0)
		{
			sprintf(data_str2,"%d-%d %d-%d %d ",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
		if(setnum	== 1)
		{
			sprintf(data_str2,"%d^%d %d-%d %d ",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
		if(setnum	== 2)
		{
			sprintf(data_str2,"%d-%d^ %d-%d %d ",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
		if(setnum	== 3)
		{
			sprintf(data_str2,"%d-%d %d^%d %d ",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
		if(setnum	== 4)
		{
			sprintf(data_str2,"%d-%d %d-%d^ %d",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
		if(setnum	== 5)
		{
			sprintf(data_str2,"%d-%d %d-%d %d^",set_temp_dat_l,set_temp_dat,set_hum_dat,set_hum_dat_h,set_light_dat);///轉換設置溫度，設置濕度
			LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
		}
//		LCD_ShowString(0,0,data_str1);	//LCD1602顯示第一行
//		LCD_ShowString(1,0,data_str2);	//LCD1602顯示第二行
//		memset(str,0,strlen(data_str1));




  }
  /* USER CODE END 3 */
}

程序流程圖


4.設計報告

12111字設計報告，內容包括設計目標、硬件設計、軟件設計、結論等。


在當今這個信息技術日新月異的時代，物聯網（IoT）技術以前所未有的速度重塑著我們的生活和工作方式，其影響力滲透到了社會經濟的各個角落。其中，溫濕度光照監控系統作為物聯網技術應用的重要組成部分，在現代農業管理中起到了關鍵作用，它能幫助農民精準調控作物生長環境，提高農作物的產量和質量；在智能家居領域，通過智能調控室內溫濕度，為居民創造更加舒適健康的生活空間；而在倉儲物流行業，準確的溫濕度監控則是保證貨物品質、減少損耗的重要手段，尤其對于食品、藥品等對環境條件敏感的商品來說至關重要。

鑒于此，本項目致力于開發一套高效、可靠的溫濕度光照采集報警系統，以STM32系列單片機為核心控制器，不僅因?yàn)槠涓咝阅堋?a class="article-link" target="_blank" href="/tag/%E4%BD%8E%E5%8A%9F%E8%80%97/">低功耗的特性，還因其豐富的外設資源和廣泛的社區支持，非常適合于構建復雜的嵌入式系統。我們選擇采用Proteus仿真平臺進行設計驗證，該平臺以其高度逼真的系統模擬能力著稱，能夠在開發初期有效規避硬件搭建中的潛在問題，極大提升開發效率和設計的準確性。

5.下載鏈接


0、常見使用問題及解決方法–必讀?。。?！

1、程序代碼

2、Proteus仿真

3、功能要求

4、開題報告

5、設計報告

6、框圖

7、講解視頻

Altium Designer 安裝破解

KEIL+proteus 單片機仿真設計教程

KEIL安裝破解

Proteus元器件查找

Proteus安裝

Proteus簡易使用教程

單片機學習資料

相關數據手冊

答辯技巧

設計報告常用描述

鼠標雙擊打開查找嘉盛單片機51 STM32單片機課程畢業設計.url

資料下載鏈接：

通過網盤分享的文件：KEY_C0109

鏈接: https://pan.baidu.com/s/19UJFDgOolfIqJ0lfRLZH1A

提取碼: qe8n
