名稱：羽毛球計分器Basys3開發板verilog代碼帶設計報告（代碼在文末下載）

軟件：VIVADO

語言：VHDL

代碼功能：

羽毛球計分器：

1、計分器可以同時顯示2位選手的分數，每個選手的分數通過1bit的輸入按鍵信號控制，按一次加一分，一共2個按鍵對應2個不同的分數。

2、分數最高為21分，誰先達到21分則獲勝，比賽結束，同時通過LED顯示獲勝的選手。

3、分數通過7段數碼管顯示，一共4個數碼管，其中2個顯示選手1的分數，另外2個顯示選手2的分數。

4、分數達到21分后顯示持續5秒后自動清零，或者有復位信號也會清零。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計報告文檔（節選，完整報告付費后可下載）：

羽毛球計分器設計報告（節選）

一、摘要

本題目要求設計使用VHDL語言設計一個羽毛球計分器，計分器可以同時顯示2位選手的分數，每個選手的分數通過1bit的輸入按鍵信號控制，按一次加一分，一共2個按鍵對應2個不同的分數。分數最高為21分，誰先達到21分則獲勝，比賽結束，同時通過LED顯示獲勝的選手。分數通過7段數碼管顯示，一共4個數碼管，其中2個顯示選手1的分數，另外2個顯示選手2的分數，分數達到21分后顯示持續5秒后自動清零，或者有復位信號也會清零。通過這個計分器可以用來在羽毛球比賽中計分。

二、概述

本報告設計的是一個羽毛球計分器，可記錄并顯示2個選手分數，每個選手的分數通過1bit的輸入按鍵信號控制，按一次加一分，一共2個按鍵對應2個不同的分數。分數最高為21分，誰先達到21分則獲勝，比賽結束，同時通過LED顯示獲勝的選手。分數通過7段數碼管顯示，一共4個數碼管，其中2個顯示選手1的分數，另外2個顯示選手2的分數，分數達到21分后顯示持續5秒后自動清零，或者有復位信號也會清零。

本工程代碼一共可以分為3個模塊，分別為頂層模塊badminton_scoreboard、計分模塊badminton_score和顯示模塊display。其中計分模塊根據按鍵控制對應選手的分數，按一次加1分，加到21分獲勝并不再增加，并且需要控制獲勝后的led指示燈和獲勝后持續5秒后返回初始狀態。顯示模塊用于將計分模塊的二進制分數轉換為便于數碼管顯示的BCD碼分數，然后控制數碼管的位選信號和段選信號分別顯示AB兩組選手的分數（分為個位和十位顯示）。頂層模塊調用計分模塊和顯示模塊，將計分模塊的分數輸入到顯示模塊，其他信號連接到外部IO接口。

三、頂層模塊

頂層模塊badminton_scoreboard的實體定義如下：

entity badminton_scoreboard is

Port ( clk : in STD_LOGIC;

bit_sel : out STD_LOGIC_VECTOR (3 downto 0);

seg_sel : out STD_LOGIC_VECTOR (7 downto 0);

reset : in STD_LOGIC;

player_A_point : in STD_LOGIC;

player_B_point : in STD_LOGIC;

win_A_led : out STD_LOGIC;

win_B_led : out STD_LOGIC);

end badminton_scoreboard;

頂層模塊輸入包括時鐘clk信號，復位reset信號，2個按鍵player_A_point和player_B_point。輸出為2個led燈win_A_led和win_B_led，2個數碼管控制信號bit_sel和seg_sel ，其中bit_sel為4bit，控制當前顯示哪個數碼管，seg_sel為8bit信號，控制當前點亮的數碼管的顯示值，通過bit_sel信號的時分復用可以使4個數碼管同時顯示不同的值。頂層模塊調用計分模塊和顯示模塊，用于將兩個模塊連接，代碼如下：

--call Scoring module

U_badminton_score: badminton_score

PORT MAP(

clk ? ? ? ? ? ? =>clk,

reset ? ? ? ? ? =>reset,--reset

player_A_point ?=>player_A_point,--player_A_point key

player_B_point ?=>player_B_point,--player_B_point key

score_A ? ? ? ? =>score_A,----A score

score_B ? ? ? ? =>score_B,----B score

win_A_led ? ? ? =>win_A_led,--A win LED

win_B_led ? ? ? =>win_B_led--B win LED

);

--call Display module

U_display: display

PORT MAP(

clk ? ? ? ? =>clk,

score_A ? ? =>score_A,--A score

score_B ? ? =>score_B,--B score

bit_sel ? ? =>bit_sel,--Digital tube position selection

seg_sel ? ? =>seg_sel--Digital tube section selection

);

首先調用Scoreboard模塊，可以得到2個選手的分數，即score_1信號和score_2信號，再調用數碼管顯示模塊segment_display，將score_1信號和score_2信號輸入到segment_display模塊中，最終通過7segment_display的bit_select和lednum_select信號進行顯示。

四、計分模塊

計分模塊的輸入包括時鐘clk信號，復位reset信號，2個按鍵player_A_point和player_B_point。輸出為2個led燈LED_1和LED_2，和2個分數信號score_1和score_2。

實體定義如下：

--Scoring module

ENTITY badminton_score IS

PORT (

clk ? ? ? ? ? ? : IN STD_LOGIC;

reset ? ? ? ? ? : IN STD_LOGIC;--reset

player_A_point ?: IN STD_LOGIC;--player_A_point key

player_B_point ?: IN STD_LOGIC;--player_B_point key

score_A ? ? ? ? : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);----A score

score_B ? ? ? ? : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);----B score

win_A_led ? ? ? : OUT STD_LOGIC;--A win LED

win_B_led ? ? ? : OUT STD_LOGIC--B win LED

);

END badminton_score;

為了控制按鍵按下后加一分，可以通過一個process進程，判斷按鍵是否按下然后控制分數加1，但是由于按鍵信號相對于時鐘信號是一個持續時間很長的信號，所以需要將按鍵信號縮短為只持續一個時鐘周期的信號，可以通過檢測按鍵上升沿實現。實現方法如下：

Basys3板子上一個有4個數碼管，四個數碼管有4個位選信號控制當前點亮哪個數碼管，然后4個數碼管共用8位段選信號。因此需要通過時分復用的方式依次點亮4個數碼管才能同時顯示4個數字。Basys3板子上的數碼管位選為低電平選中，即低電平時顯示，高電平時不顯示。段選信號也是低電平點亮，高電平熄滅。如下圖所示，圖中可以看到，若要顯示數字0，需要將ABCDF全部點亮，G和DP不點亮，因此，按DP，G，F(xiàn)，E，D，C，B，A的順序就是11000000。即十六進制的C0。

設計代碼如下：

PROCESS (clk)

BEGIN

五、Testbench

Testebnch用于產生仿真測試激勵，即模擬頂層模塊的輸入時鐘、復位、按鍵A、按鍵B

等信號，觀察輸出的信號是否正確。由于testbench是一個模擬輸入，所以實體可以是空的，如下：

entity test is

-- ?Port ( );

end test;

然后調用頂層模塊

u_badminton_scoreboard:badminton_scoreboard

Port MAP(

clk =>clk,

bit_sel =>bit_sel,

seg_sel =>seg_sel,

reset =>reset,

player_A_point =>player_A_point,

player_B_point =>player_B_point,

win_A_led =>win_A_led,

win_B_led =>win_B_led

);

根據要求，模擬的時鐘信號為1KHz，如下，500us高電平和500us低電平：

PROCESS

BEGIN

clk <= '0';

WAIT FOR 500 us;

clk <= '1';

WAIT FOR 500 us;

END PROCESS;

根據計分器的實際功能，設計激勵信號為：先復位，使代碼初始化，然后重復按下10次player_A_point按鍵，模塊A選手贏得10分，然后重復按下10次player_B_point按鍵，模塊B選手贏得10分,最后再重復按下12次player_A_point按鍵，模塊A選手贏得12分。使A分數可以達到21，以觀察得到21分后的信號變化，對應的testebnch代碼如下：

六、仿真圖結果

使用上述testbench仿真，分別看計分模塊和數碼管顯示模塊。

1.計分模塊仿真

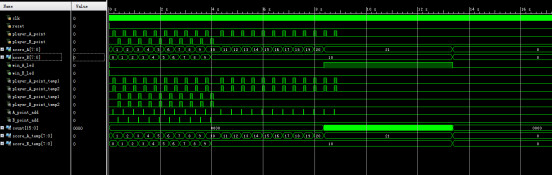

下圖為計分模塊的仿真圖

上圖中，reset信號為高電平后，score_A和score_B均為0，表示復位，分數清零。

隨后player_A_point信號和player_B_point分別交替產生10個個高電平脈沖，AB對應的分數也由0依次變?yōu)?0。然后只有player_A_point信號繼續再來12個高電平脈沖。A的分數繼續增長達到21后，在來高電平脈沖分數不再增加。并且在A分數為21后，win_LED_A拉高，表示A獲勝。并且一直持續了5秒后自動清零。從上面兩個仿真圖可以看到計分模塊實現了模塊對應功能，仿真正確。

2. 數碼管顯示模塊仿真

下圖中score_A、score_B是輸入的8位二進制分數，d2表示分數A的十位，d2表示分數B的個位，c2表示分數score_B的十位，c1表示score_B的個位。圖中當score_A為19時，對應d2=1，d1=9，十位和個位均正確。

下圖中bit_sel依次產生低電平信號，選通對應數碼管。當數碼管顯示0時段選信號seg_sel等于十六進制的C0。顯示1時為十六進制F9。圖中當score_A等于1、score_B等于0時，數碼管應該顯示01,00，故對應的編碼值為，C0，F(xiàn)9，C0，C0，與仿真圖一致。故數碼管顯示模塊仿真正確。

七、綜合即實現結果

對代碼進行綜合實現，結果如下圖所示

資源消耗LUT為113，F(xiàn)F為104，IO為18，BUFG為1.

八、結論

本設計使用VHDL設計了羽毛球計分器，系統分為3個部分，分別為頂層模塊、計分模塊、顯示模塊。頂層模塊調用計分模塊和顯示模塊，用于將兩個模塊連接，使其組合到一起。經過testbench仿真，計分模塊完成了根據按鍵控制對應選手的分數，并且需要控制獲勝后的led指示燈和獲勝后持續5秒后返回初始狀態。顯示模塊完成了將計分模塊的分數轉換為數碼管顯示的內容。最終仿真結果表明程序?qū)崿F(xiàn)了網球計分器的全部功能。

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--Scoring?module
ENTITY?badminton_score?IS
???PORT?(
??????clk?????????????:?IN?STD_LOGIC;
??????reset???????????:?IN?STD_LOGIC;--reset?
??????player_A_point??:?IN?STD_LOGIC;--player_A_point?key
??????player_B_point??:?IN?STD_LOGIC;--player_B_point?key
??????score_A?????????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);----A?score
??????score_B?????????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);----B?score
??????win_A_led???????:?OUT?STD_LOGIC;--A?win?LED
??????win_B_led???????:?OUT?STD_LOGIC--B?win?LED
???);
END?badminton_score;
ARCHITECTURE?behave?OF?badminton_score?IS
???
???SIGNAL?player_A_point_temp1?:?STD_LOGIC?:=?'0';
???SIGNAL?player_A_point_temp2?:?STD_LOGIC?:=?'0';
???
???SIGNAL?player_B_point_temp1?:?STD_LOGIC?:=?'0';
???SIGNAL?player_B_point_temp2?:?STD_LOGIC?:=?'0';
???
???SIGNAL?A_point_add??????????:?STD_LOGIC;
???SIGNAL?B_point_add??????????:?STD_LOGIC;
???
???SIGNAL?count????????????????:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
???
???SIGNAL?score_A_temp????????:?STD_LOGIC_VECTOR(7?DOWNTO?0);
???SIGNAL?score_B_temp????????:?STD_LOGIC_VECTOR(7?DOWNTO?0);
???
???SIGNAL?A_win_flag??????????:?STD_LOGIC:='0';
???SIGNAL?B_win_flag??????????:?STD_LOGIC:='0';
BEGIN
???score_A?<=?score_A_temp;--Output?score?A
???score_B?<=?score_B_temp;--Output?score?B
???
???--D?trigger?to?synchronization?of?player_A_point
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????player_A_point_temp1?<=?player_A_point;
?????????player_A_point_temp2?<=?player_A_point_temp1;
??????END?IF;
???END?PROCESS;
???
???--D?trigger?to?synchronization?of?player_B_point
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????player_B_point_temp1?<=?player_B_point;
?????????player_B_point_temp2?<=?player_B_point_temp1;
??????END?IF;
???END?PROCESS;
???
???A_point_add?<=?player_A_point_temp1?AND?(NOT(player_A_point_temp2));--Rising?edge?of?key?A
???B_point_add?<=?player_B_point_temp1?AND?(NOT(player_B_point_temp2));--Rising?edge?of?key?B
??
???--Time?5?seconds
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(reset?=?'1')?THEN--reset
????????????count?<=?"0000000000000000";
?????????ELSIF?(A_win_flag?=?'1'?OR?B_win_flag?=?'1')?THEN--win?flag?for?A?or?B
????????????count?<=?count?+?"0000000000000001";--count?to?5?seconds
?????????ELSE
????????????count?<=?"0000000000000000";
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???--Control?A's?score
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(reset?=?'1')?THEN
????????????score_A_temp?<=?"00000000";
????????????A_win_flag<='0';--clera?A?flag
?????????ELSIF?(count?=?"0001001110001000")?THEN--if?count=5000,clk?=1KHz?count?for?5000?means?5seconds
????????????score_A_temp?<=?"00000000";--reset?scoreA
????????????A_win_flag<='0';--clera?A?flag
?????????ELSIF?(score_A_temp?>=?"00010101"??and?(score_A_temp-score_B_temp)>="00000010"?and?(score_A_temp>score_B_temp))?THEN--when?score?is?more?then?21?and?bigger?then?2
???????????????score_A_temp?<=?score_A_temp;--21
???????????????A_win_flag<='1';--A?win?flag
?????????ELSIF?(A_point_add?=?'1')?THEN--add?key
--????????????IF?(score_A_temp?>=?"00010101"??and?(score_A_temp-score_B_temp)>="00000010"?and?(score_A_temp>score_B_temp))?THEN--when?score?is?more?then?21?and?bigger?then?2
--???????????????score_A_temp?<=?score_A_temp;--21
--???????????????A_win_flag<='1';--A?win?flag
--????????????ELSE
???????????????score_A_temp?<=?score_A_temp?+?"00000001";--increase?one?
--????????????END?IF;
?????????ELSE
????????????score_A_temp?<=?score_A_temp;--keep
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???--Control?B's?score
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(reset?=?'1')?THEN
????????????score_B_temp?<=?"00000000";
?????????????B_win_flag<='0';--clera?B?flag
?????????ELSIF?(count?=?"0001001110001000")?THEN--if?count=5000,clk?=1KHz?count?for?5000?means?5seconds
????????????score_B_temp?<=?"00000000";--reset?score?B
?????????????B_win_flag<='0';--clera?B?flag????????
?????????ELSIF?(score_B_temp?>=?"00010101"??and?(score_B_temp-score_A_temp)>="00000010"?and?(score_B_temp>score_A_temp))?THEN--when?score?is?more?then?21?and?bigger?then?2
????????????????score_B_temp?<=?score_B_temp;--when?21?keep?21
????????????????B_win_flag<='1';--B?win?flag
?????????ELSIF?(B_point_add?=?'1')?THEN--add?key
--????????????IF?(score_B_temp?>=?"00010101"??and?(score_B_temp-score_A_temp)>="00000010"?and?(score_B_temp>score_A_temp))?THEN--when?score?is?more?then?21?and?bigger?then?2
--???????????????score_B_temp?<=?score_B_temp;--when?21?keep?21
--???????????????B_win_flag<='1';--B?win?flag
--????????????ELSE
???????????????score_B_temp?<=?score_B_temp?+?"00000001";--increase?one?
--????????????END?IF;
?????????ELSE
????????????score_B_temp?<=?score_B_temp;--keep
?????????END?IF;
??????END?IF;
???END?PROCESS;

代碼文件及完整設計報告（付費下載）：
