羽毛球記分牌設計VHDL代碼VIVADO仿真

名稱：羽毛球記分牌設計VHDL代碼VIVADO仿真

軟件：VIVADO

語言：VHDL

代碼功能：

羽毛球記分牌：

為羽毛球比賽設計一個記分牌，記錄雙方球員的得分，每當一名球員得分時進行加分。只要有一名玩家得21分，游戲就結束。

誰贏得了游戲，對于玩家1和玩家2使用不同led顯示。贏得游戲后，計分板應在5秒后復位，除非在此時間之前發出單獨的復位信號。

在比賽中，分數可以是以五種方式評分:

Try — 5 分

Penalty Try — 5 分

Goal-Kick (try-conversion) — 2 分

Field-Goal (ｄｒｏｐ kick) — 3 分

Penalty goal — 3 分

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. Testbench

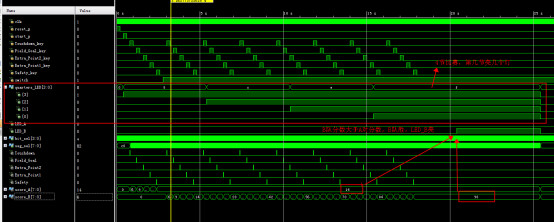

6. 仿真圖

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--顯示模塊
ENTITY?display?IS
???PORT?(
??????clk????????????:?IN?STD_LOGIC;
??????
??????score_A?????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--A隊得分
??????score_B????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--B隊得分
??????
??????bit_sel?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--數碼管位選
??????seg_sel?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--數碼管段選
???);
END?display;
ARCHITECTURE?behave?OF?display?IS
component?BCD?IS
???PORT?(
??????clk??????:?IN?STD_LOGIC;
??????binary??:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
??????Tens????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????Ones????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
???);
END?component;
???SIGNAL???score_A_ten?????:?STD_LOGIC_VECTOR(3?DOWNTO?0);--分數十位
SIGNAL???score_A_one?????:??STD_LOGIC_VECTOR(3?DOWNTO?0);--分數個位
???SIGNAL???score_B_ten????:??STD_LOGIC_VECTOR(3?DOWNTO?0);--分數十位
SIGNAL???score_B_one????:?STD_LOGIC_VECTOR(3?DOWNTO?0);--分數個位
???SIGNAL?display_num?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";
???SIGNAL?select_bit??:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
???SIGNAL?geshu???????:?STD_LOGIC_VECTOR(2?DOWNTO?0)?:=?"000";
BEGIN

代碼文件（付費下載）：

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1461
