PWM寬調制電路設計verilog代碼basys3開發板

名稱：PWM寬調制電路設計verilog代碼basys3開發板（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

寬調制電路設計：

(1)脈寬可調；

(2)周期可調；

(3)完成全部流程，設計規范文檔、模塊設計、代碼輸入、功能仿真、約束與綜合、布局布線、下載驗證等。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳分配

6. Testbench

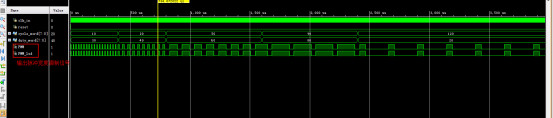

7. 仿真圖

部分代碼展示:

//PWM實現不同占空比的PWM輸出，占空比可調
module?PWM_chn(
input?clk,//時鐘
input?reset,//復位，高電平有效
input?[7:0]duty_word,//占空比控制字,0~100
output?reg?PWM_out//輸出方波脈沖
);
//pwm周期計數器，計數100
reg?[7:0]?count_duty=8'd0;
always@(posedge?clk?or?posedge?reset)
if(reset)
count_duty<=8'd0;
else
if(count_duty>=8'd99)//計數0~99
count_duty<=8'd0;
else
count_duty<=count_duty+8'd1;//累加
always@(posedge?clk?or?posedge?reset)
if(reset)
PWM_out<=0;
else
if(count_duty<duty_word)//根據占空比輸出
PWM_out<=1;//輸出高電平
else
PWM_out<=0;//輸出低電平
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=293
