一、項目介紹
智能門禁系統是一種應用物聯網技術的智能化安防系統，提供安全高效的門禁管理和遠程監控功能。傳統的門禁系統通常使用磁卡、密碼或鑰匙等方式進行開鎖，但存在易丟失、易復制、操作繁瑣等問題。為了解決這些問題，并提高門禁安全性和便捷性，這里介紹了一款基于STM32F103和華為云IOT的智能門禁系統的設計方案。
系統的核心控制器采用了STM32F103單片機，具有豐富的外設接口和強大的處理能力，能夠?qū)崿F(xiàn)對門禁設備的精確控制和數據處理。為了提供多種開鎖方式，選擇了RFID-RC522讀寫模塊和4x4電容矩陣鍵盤作為輸入設備，用戶可以通過刷卡或輸入密碼來開啟門禁。采用了28BYJ-48步進電機作為門鎖控制裝置，能夠?qū)崿F(xiàn)對門鎖的精確控制。
為了方便用戶與門禁系統進行交互，使用了SPI接口的0.96寸OLED顯示屏和蜂鳴器，可以顯示門鎖狀態信息和人機交互提示音。此外，為了實現遠程控制和消息推送功能，選擇了ESP8266 WiFi模塊連接華為云物聯網平臺，用戶可以通過手機APP實現遠程開鎖，并且可以隨時監控門鎖狀態。當門鎖打開或關閉成功時，手機APP會收到通知提醒，以增加用戶的使用安全性和便捷性。
通過將STM32F103和華為云IOT相結合，可以實現智能門禁系統在數據傳輸、遠程控制和消息推送等方面的高效、穩定和安全性能。該系統不僅提供了多種開鎖方式和人機交互功能，還具備遠程監控和消息提醒的智能化特點，適用于住宅小區、學校、企事業單位等場所的門禁管理需求。
二、硬件選型
在智能門禁系統的硬件選型中，選擇了以下模塊：
【1】主控制器：STM32F103單片機。它是一款高性能、低功耗的ARM Cortex-M3內核微控制器，具有豐富的外設接口和強大的計算和控制能力，非常適合用于門禁系統的控制和數據處理。
【2】RFID讀寫模塊：RFID-RC522。這個模塊基于13.56MHz的射頻識別技術，可以實現對RFID卡片的讀寫操作，通過刷卡方式進行門禁的開啟和關閉。
【3】門鎖控制：28BYJ-48步進電機。該步進電機結構簡單、體積小巧，能夠?qū)崿F(xiàn)對門鎖的準確控制，提供開啟和關閉門鎖的功能。
【4】密碼輸入設備：4x4電容矩陣鍵盤。這種鍵盤采用電容觸摸技術，具有防水、靈敏度高的特點，用戶可以通過輸入密碼來開啟門禁。
【5】顯示屏：SPI接口的0.96寸OLED顯示屏。該顯示屏具有高亮度、高對比度和低功耗的特點，可以顯示門鎖狀態信息和人機交互提示。
【6】網絡連接模塊：ESP8266-WIFI。這個模塊支持WiFi通信標準，能夠?qū)崿F(xiàn)與華為云物聯網平臺的連接，實現遠程控制和消息推送功能。
【7】門狀態檢測：紅外磁感應模塊。通過紅外磁感應技術，可以檢測門是否打開或關閉，提供準確的門狀態信息。
選擇的這些硬件可以滿足智能門禁系統的各項功能需求。主控制器STM32F103為整個系統提供了穩定可靠的控制和處理能力，RFID讀寫模塊和密碼鍵盤提供了多種開鎖方式，步進電機實現了精確的門鎖控制，顯示屏和蜂鳴器提供了人機交互功能，ESP8266-WIFI模塊連接華為云實現了遠程控制和消息推送，紅外磁感應模塊檢測門狀態，使得整個智能門禁系統更加智能、安全和便捷。
三、系統設計思路
智能門禁系統的設計思路：
【1】硬件連接與集成：各個硬件組件（如主控制器、RFID讀寫模塊、步進電機等）需要進行正確的連接和接口配置。通過連接線將各個硬件模塊與主控制器相連，并設置正確的引腳連接和寄存器配置，以確保它們能夠正常工作并實現相應的功能。
【2】數據采集與處理：系統通過RFID讀寫模塊讀取用戶刷卡信息或通過電容矩陣鍵盤獲取用戶輸入的密碼信息。主控制器接收到這些數據后，進行相應的數據處理，例如驗證刷卡信息或密碼是否正確。如果驗證通過，則進行下一步的門禁控制流程。
【3】門鎖控制與狀態檢測：主控制器通過控制步進電機來實現門鎖的精確控制。當用戶驗證成功后，主控制器發送指令給步進電機，使其旋轉相應的步數，從而打開或關閉門鎖。同時，主控制器還使用紅外磁感應模塊來檢測門的狀態，以確保門鎖的準確控制。
【4】用戶界面與人機交互：系統配備了0.96寸OLED顯示屏和蜂鳴器，通過顯示屏可以向用戶展示門鎖的狀態信息和相關提示，如開鎖成功、密碼錯誤等。蜂鳴器則可以發出不同的提示音，提供與用戶的交互反饋。
【5】遠程控制與消息推送：通過ESP8266-WIFI模塊與華為云物聯網平臺連接，使得用戶可以通過手機APP進行遠程開鎖操作。用戶在手機APP上輸入開鎖指令后，APP會將指令發送到華為云平臺，再由云平臺將指令傳輸給物聯網設備（智能門禁系統）。主控制器接收到開鎖指令后，執行相應的控制動作，并將結果通過云平臺發送回手機APP，實現遠程控制和消息推送功能。
整個系統的設計思路是將各個硬件組件協調配合，通過主控制器進行數據處理和門鎖控制，并提供人機交互界面和遠程控制功能，以實現智能門禁系統的安全、高效和便捷的門禁管理和遠程監控。
四、華為云物聯網平臺部署
華為云官網: https://www.huaweicloud.com/
打開官網，搜索物聯網，就能快速找到 設備接入IoTDA。
4.1 物聯網平臺介紹
華為云物聯網平臺（IoT 設備接入云服務）提供海量設備的接入和管理能力，將物理設備聯接到云，支撐設備數據采集上云和云端下發命令給設備進行遠程控制，配合華為云其他產品，幫助我們快速構筑物聯網解決方案。
使用物聯網平臺構建一個完整的物聯網解決方案主要包括3部分：物聯網平臺、業務應用和設備。
物聯網平臺作為連接業務應用和設備的中間層，屏蔽了各種復雜的設備接口，實現設備的快速接入；同時提供強大的開放能力，支撐行業用戶構建各種物聯網解決方案。
設備可以通過固網、2G/3G/4G/5G、NB-IoT、Wifi等多種網絡接入物聯網平臺，并使用LWM2M/CoAP、MQTT、HTTPS協議將業務數據上報到平臺，平臺也可以將控制命令下發給設備。
業務應用通過調用物聯網平臺提供的API，實現設備數據采集、命令下發、設備管理等業務場景。
4.2 開通物聯網服務
地址： https://www.huaweicloud.com/product/iothub.html
點擊總覽，查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。
總結:
端口號： MQTT (1883)| MQTTS (8883)
接入地址： a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com
根據域名地址得到IP地址信息:
Microsoft Windows [版本 10.0.19045.2965]
(c) Microsoft Corporation。保留所有權利。
C:Users11266>ping a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com
正在 Ping a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com [121.36.42.100] 具有 32 字節的數據:
來自 121.36.42.100 的回復: 字節=32 時間=38ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=37ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=38ms TTL=94
來自 121.36.42.100 的回復: 字節=32 時間=36ms TTL=94
121.36.42.100 的 Ping 統計信息:
數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
最短 = 36ms，最長 = 38ms，平均 = 37ms
C:Users11266>
MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口比較合適。 接下來的ESP8266就采用1883端口連接華為云物聯網平臺。
4.3 創建產品
（1）創建產品
點擊產品頁，再點擊左上角創建產品。

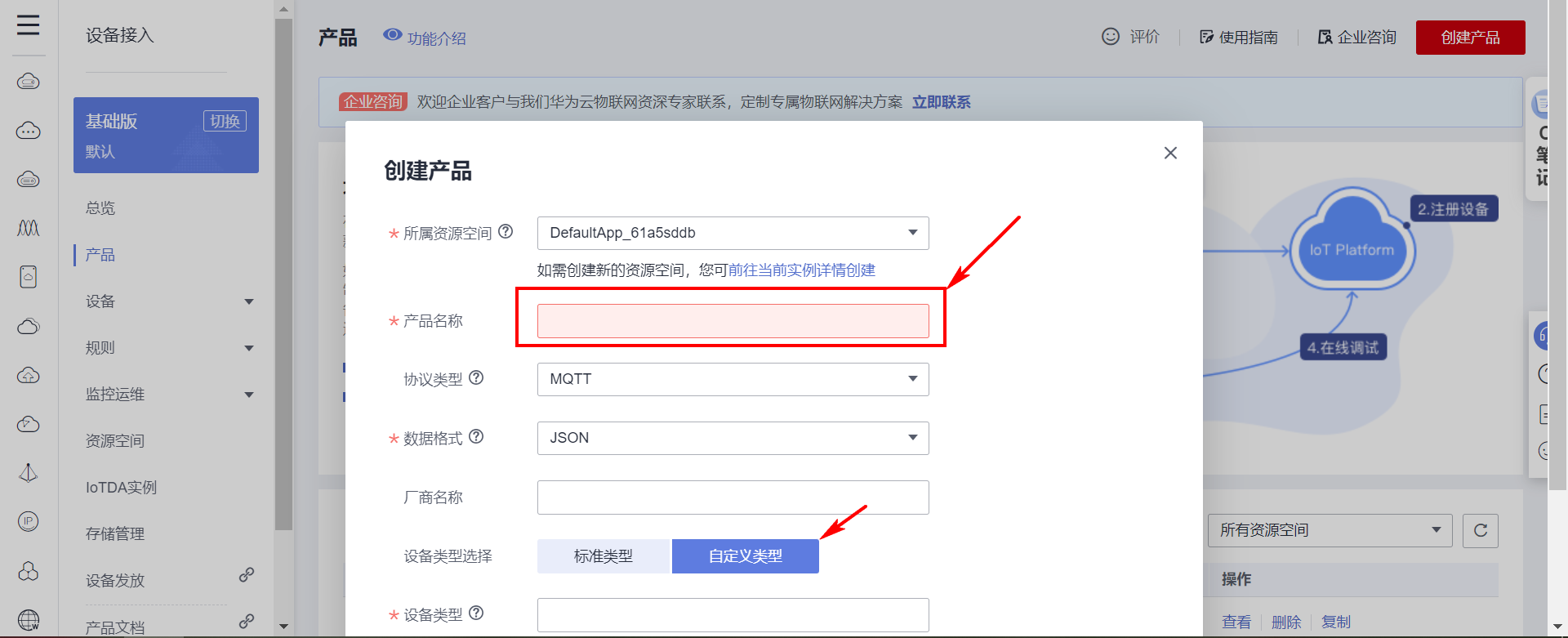

（2）填寫產品信息
根據自己產品名字填寫。
（3）產品創建成功
（4）添加自定義模型
產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。
這個模型就是定義自己設備接下來需要向服務器上傳那些數據類型。根據自己的數據類型進行編寫。
先點擊自定義模型。
再創建一個服務ID。

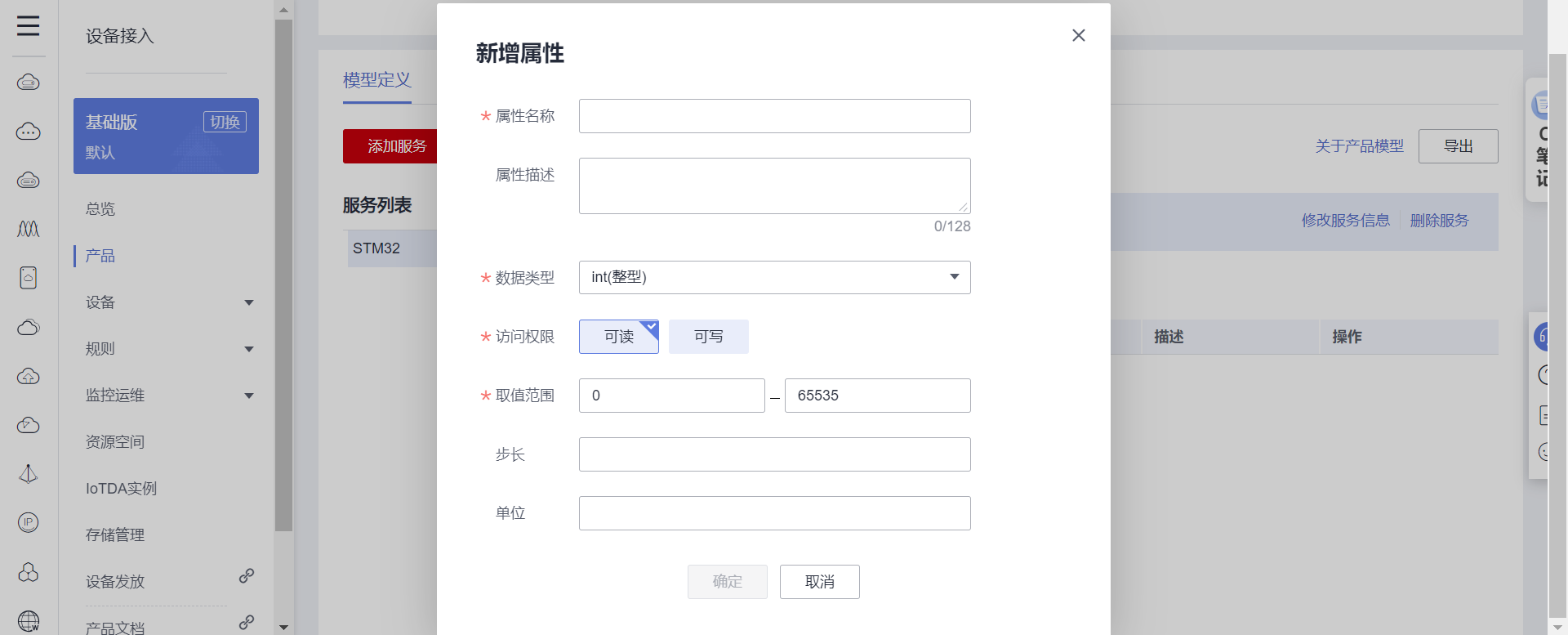

接著點擊新增屬性。
4.4 添加設備
產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。
（1）注冊設備
（2）根據自己的設備填寫
（3）保存設備信息
創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。
（4）設備創建完成
可以點擊設備進入到設備詳情頁面。
4.5 MQTT協議主題訂閱與發布
（1）MQTT協議介紹
當前的設備是采用MQTT協議與華為云平臺進行通信。
MQTT是一個物聯網傳輸協議，它被設計用于輕量級的發布/訂閱式消息傳輸，旨在為低帶寬和不穩定的網絡環境中的物聯網設備提供可靠的網絡服務。MQTT是專門針對物聯網開發的輕量級傳輸協議。MQTT協議針對低帶寬網絡，低計算能力的設備，做了特殊的優化，使得其能適應各種物聯網應用場景。目前MQTT擁有各種平臺和設備上的客戶端，已經形成了初步的生態系統。
MQTT是一種消息隊列協議，使用發布/訂閱消息模式，提供一對多的消息發布，解除應用程序耦合，相對于其他協議，開發更簡單；MQTT協議是工作在TCP/IP協議上；由TCP/IP協議提供穩定的網絡連接；所以，只要具備TCP協議棧的網絡設備都可以使用MQTT協議。 本次設備采用的ESP8266就具備TCP協議棧，能夠建立TCP連接，所以，配合STM32代碼里封裝的MQTT協議，就可以與華為云平臺完成通信。
華為云的MQTT協議接入幫助文檔在這里: https://support.huaweicloud.com/devg-iothub/iot_02_2200.html
業務流程：
（2）華為云平臺MQTT協議使用限制
| 描述 | 限制 |
|---|---|
| 支持的MQTT協議版本 | 3.1.1 |
| 與標準MQTT協議的區別 | 支持Qos 0和Qos 1支持Topic自定義不支持QoS2不支持will、retain msg |
| MQTTS支持的安全等級 | 采用TCP通道基礎 + TLS協議（最高TLSv1.3版本） |
| 單帳號每秒最大MQTT連接請求數 | 無限制 |
| 單個設備每分鐘支持的最大MQTT連接數 | 1 |
| 單個MQTT連接每秒的吞吐量，即帶寬，包含直連設備和網關 | 3KB/s |
| MQTT單個發布消息最大長度，超過此大小的發布請求將被直接拒絕 | 1MB |
| MQTT連接心跳時間建議值 | 心跳時間限定為30至1200秒，推薦設置為120秒 |
| 產品是否支持自定義Topic | 支持 |
| 消息發布與訂閱 | 設備只能對自己的Topic進行消息發布與訂閱 |
| 每個訂閱請求的最大訂閱數 | 無限制 |
（3）主題訂閱格式
幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html
對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。
設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。
如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。
以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down
最終的格式:
$oc/devices/6419627e40773741f9fbdac7_dev1/sys/messages/down
?
（4）主題發布格式
對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。
這個操作稱為：屬性上報。
幫助文檔地址：https://support.huaweicloud.com/usermanual-iothub/iot_06_v5_3010.html
根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：
發布的主題格式:
$oc/devices/{device_id}/sys/properties/report
最終的格式:
$oc/devices/6419627e40773741f9fbdac7_dev1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。
上傳的JSON數據格式如下:
{
"services": [
{
"service_id": <填服務ID>,
"properties": {
"<填屬性名稱1>": <填屬性值>,
"<填屬性名稱2>": <填屬性值>,
..........
}
}
]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。
根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "stm32","properties":{"DS18B20":18,"motor_water":1,"motor_oxygen":1,"temp_max":10,"water_hp":130,"motor_food":0,"time_food":0,"oxygen_food":3}}]}
4.6 MQTT三元組
MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。
接下來介紹，華為云平臺的MQTT三元組參數如何得到。
（1）MQTT服務器地址
要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。
幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home
MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。
根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）
華為云的MQTT服務器地址：114.116.232.138
域名：7445c6bcd3.st1.iotda-device.cn-north-4.myhuaweicloud.com
華為云的MQTT端口號：1883
注意?。。。?具體要看這里：
（2）生成MQTT三元組
華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/
打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。
下面是打開的頁面：
填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）
得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。
ClientId 6419627e40773741f9fbdac7_dev1_0_0_2023032108
Username 6419627e40773741f9fbdac7_dev1
Password 861ac9e6a579d36888b2aaf97714be7af6c77017b017162884592bd68b086a6e
4.7 模擬設備登錄測試
經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。
（1）填入登錄信息
打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。
（2）打開網頁查看
完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。
點擊詳情頁面，可以看到上傳的數據。
到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。
4.8 獲取設備影子數據（API接口）
幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html
設備影子介紹：
設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性
簡單來說：設備影子就是保存，設備最新上傳的一次數據。
我們?cè)O(shè)計的軟件里，如果想要獲取設備的最新狀態信息，就采用設備影子接口。
如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow
在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。
設備影子接口返回的數據如下：
{
"device_id": "6419627e40773741f9fbdac7_dev1",
"shadow": [
{
"service_id": "stm32",
"desired": {
"properties": null,
"event_time": null
},
"reported": {
"properties": {
"DS18B20": 18,
"motor_water": 1,
"motor_oxygen": 1,
"temp_max": 10,
"water_hp": 130,
"motor_food": 0,
"time_food": 0,
"oxygen_food": 3
},
"event_time": "20230321T081126Z"
},
"version": 0
}
]
}
4.9 修改設備屬性（API接口）
地址: https://support.huaweicloud.com/api-iothub/iot_06_v5_0034.html
接口說明
設備的產品模型中定義了物聯網平臺可向設備下發的屬性，應用服務器可調用此接口向指定設備下發屬性。平臺負責將屬性以同步方式發送給設備，并將設備執行屬性結果同步返回。
修改設備屬性的接口，可以讓服務器給設備下發指令，如果需要控制設備。
在線調試地址：
https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=UpdateProperties
修改設備屬性是屬于同步命令，需要設備在線才可以進行調試，先使用MQTT客戶端登錄服務器，模擬設備上線。
然后進行調試，測試數據遠程下發給設備。
【1】利用MQTT客戶端先登錄設備 (這是同步命令，必須在線才能調試)
【2】點擊調試
{"services":{"temp_max":100}}
【4】可以看到，MQTT客戶端軟件上已經收到了服務器下發的消息
由于是同步命令，服務器必須要收到設備的響應才能順利完成一個流程，設備響應了服務器才能確定數據下發成功。
五、代碼設計
5.1 ESP8266模塊介紹
ESP8266-WIFI是一款由樂鑫科技開發的低成本W(wǎng)i-Fi芯片，可與其他微控制器或單片機配合使用，實現無線通訊功能。該芯片集成了一個高性能的32位Tensilica L106 RISC處理器，以及一組內置的WIFI模塊和電源管理模塊，能夠在低功耗下提供穩定的無線網絡連接。
以下是ESP8266與MQTT協議相關常用的AT指令介紹：
【1】AT+CIPSTART：建立TCP連接。
在使用MQTT協議時，需要先建立TCP連接。AT+CIPSTART可以實現與MQTT服務器的TCP連接，格式如下：
AT+CIPSTART="TCP","MQTT服務器地址",MQTT服務器端口號
【2】AT+CIPSEND：發送數據。
在建立TCP連接之后，可以使用AT+CIPSEND發送數據，包括MQTT協議的各種命令。格式如下：
AT+CIPSEND=<length>
<MQTT命令>
其中，表示數據長度，<MQTT命令>表示MQTT協議的命令，例如CONNECT、PUBLISH、SUBSCRIBE等。
【3】AT+CIPCLOSE：關閉TCP連接。在使用完MQTT協議之后，可以使用AT+CIPCLOSE關閉TCP連接，格式如下：
AT+CIPCLOSE
【4】AT+CIPSTATUS：查詢TCP連接狀態。使用AT+CIPSTATUS可以查詢當前TCP連接的狀態，格式如下：
AT+CIPSTATUS
返回值包括：STATUS、TCP連接狀態；LINK ID、TCP連接ID；IP、TCP連接的IP地址；PORT、TCP連接端口號。
【5】AT+MQTTCONN：連接MQTT服務器。使用AT+MQTTCONN可以連接MQTT服務器，格式如下：
AT+MQTTCONN=<clientID>,<user>,<password>,<keepalive>,<clean>,<willTopic>,<willMessage>,<willQoS>,<willRetain>
其中，表示客戶端ID；表示用戶名；表示密碼；表示心跳包間隔時間；表示清除會話標志；表示遺言主題；表示遺言消息；表示遺言QoS等級；表示遺言消息是否保留。
【6】AT+MQTTPUB：發布消息。使用AT+MQTTPUB可以發布MQTT消息，格式如下：
AT+MQTTPUB=<topic>,<payload>,<QoS>,<retain>
其中，表示MQTT主題；表示消息負載；表示消息QoS等級；表示消息是否保留。
【7】AT+MQTTSUB：訂閱主題。使用AT+MQTTSUB可以訂閱MQTT主題，格式如下：
AT+MQTTSUB=<topic>,<QoS>
其中，表示MQTT主題；表示消息QoS等級。
5.2 連接云端代碼
以下是STM32F103+ESP8266通過MQTT協議登錄MQTT物聯網服務器，實現主題訂閱、發布的示例代碼，其中利用了ESP8266-WIFI的AT指令實現與MQTT服務器的通信。
需要在STM32F103上配置UART串口，以實現與ESP8266的通信。在STM32F103上編寫AT指令的發送和接收函數，將其集成到工程中。
代碼如下：
#include "stm32f1xx_hal.h"
#include <string.h>
#include <stdio.h>
/* 定義ESP8266的UART串口 */
UART_HandleTypeDef huart1;
/* 定義MQTT服務器地址、端口號、用戶名和密碼等信息 */
const char* mqtt_server = "mqtt.example.com";
const int mqtt_port = 1883;
const char* mqtt_username = "username";
const char* mqtt_password = "password";
/* 定義MQTT主題 */
const char* mqtt_topic = "test/topic";
/* 定義回調函數，處理MQTT消息 */
void messageArrived(MessageData* data)
{
printf("Message arrived: topic=%.*s, payload=%.*sn",
data->topicName->lenstring.len,
data->topicName->lenstring.data,
data->message->payloadlen,
data->message->payload);
}
/* 發送AT指令并等待響應 */
int ESP8266_SendATCommand(char* cmd, char* response, int timeout)
{
HAL_UART_Transmit(&huart1, (uint8_t*)cmd, strlen(cmd), timeout);
int len = 0;
int len_read = 0;
HAL_Delay(100);
while (1) {
if (HAL_UART_Receive(&huart1, (uint8_t*)response + len, 1, timeout) == HAL_OK) {
len++;
if (strstr(response, "OK") != NULL) {
return len;
}
if (strstr(response, "ERROR") != NULL) {
return -1;
}
if (len >= 1024) {
return -1;
}
}
}
}
/* 連接MQTT服務器 */
int MQTT_Connect(void)
{
char cmd[1024];
char response[1024];
/* 設置ESP8266為透?jìng)髂Ｊ?/a> */
ESP8266_SendATCommand("AT+CIPMODE=1rn", response, 1000);
ESP8266_SendATCommand("AT+CIPMUX=0rn", response, 1000);
/* 建立TCP連接 */
sprintf(cmd, "AT+CIPSTART="TCP","%s",%drn", mqtt_server, mqtt_port);
ESP8266_SendATCommand(cmd, response, 5000);
/* 連接MQTT服務器 */
sprintf(cmd, "AT+CIPSEND=%drn", 33 + strlen(mqtt_username) + strlen(mqtt_password));
ESP8266_SendATCommand(cmd, response, 1000);
sprintf(cmd, "CONNECTnrclient_id:ESP8266nruser:%snrpassword:%snrnr", mqtt_username, mqtt_password);
ESP8266_SendATCommand(cmd, response, 5000);
/* 訂閱MQTT主題 */
sprintf(cmd, "AT+CIPSEND=%drn", 10 + strlen(mqtt_topic));
ESP8266_SendATCommand(cmd, response, 1000);
sprintf(cmd, "SUBSCRIBEnr%dnr0nrnr", strlen(mqtt_topic));
ESP8266_SendATCommand(cmd, response, 5000);
return 0;
}
/* 發布MQTT消息 */
void MQTT_Publish(const char* message)
{
char cmd[1024];
char response[1024];
sprintf(cmd, "AT+CIPSEND=%drn", 8 + strlen(mqtt_topic) + strlen(message));
ESP8266_SendATCommand(cmd, response, 1000);
sprintf(cmd, "PUBLISHnr%dnr%snrnr%snr", strlen(mqtt_topic), mqtt_topic, message);
ESP8266_SendATCommand(cmd, response, 5000);
}
/* 主程序 */
int main(void)
{
/* 連接MQTT服務器 */
if (MQTT_Connect() != 0) {
while (1) {
/* 連接失敗，進入死循環 */
}
}
/* 發布MQTT消息 */
MQTT_Publish("Hello, MQTT!");
/* 等待接收MQTT消息 */
while (1) {
/* 讀取ESP8266接收緩沖區中的數據 */
char response[1024];
int len = ESP8266_SendATCommand("AT+CIPRXGET=2,1024rn", response, 1000);
if (len > 0) {
printf("Received data: %.*sn", len, response);
/* TODO: 解析并處理MQTT消息 */
}
/* 延時一段時間 */
HAL_Delay(100);
}
return 0;
}
代碼實現了連接MQTT服務器、訂閱主題、發布消息等功能。
5.3 OLED顯示屏代碼
以下是使用STM32F103ZET6控制0.96寸SPI接口的OLED顯示屏的代碼：
cCopy Code#include "stm32f10x.h"
#include "spi.h" // SPI庫頭文件
// OLED相關定義
#define OLED_CMD 0 // 命令模式
#define OLED_DATA 1 // 數據模式
#define OLED_ADDR_START 0xB0 // OLED起始地址
#define OLED_PAGE_START 0x00 // 第一個頁的地址
#define OLED_COLUMN_START 0x10 // 列起始地址
// 初始化OLED顯示屏
void OLED_Init(void)
{
// 初始化SPI接口
SPI_Init();
Delay(100);
// 向OLED發送初始化命令和數據
// 模式設置：設置4位數據線，擴展指令集
OLED_WriteCmd(OLED_CMD, 0x21);
// 對比度設置，默認為0x7F
OLED_WriteCmd(OLED_CMD, 0x81);
OLED_WriteCmd(OLED_CMD, 0x7F);
// 設置顯示模式：正常顯示
OLED_WriteCmd(OLED_CMD, 0xA4);
// 設置偏置電壓
OLED_WriteCmd(OLED_CMD, 0xA8);
OLED_WriteCmd(OLED_CMD, 0x3F);
// 設置顯示方向：從左到右，從上到下
OLED_WriteCmd(OLED_CMD, 0xC8);
// 設置掃描地段，從COM0到COM[N-1]
OLED_WriteCmd(OLED_CMD, 0xDA);
OLED_WriteCmd(OLED_CMD, 0x12);
// 設置時鐘分頻因子
OLED_WriteCmd(OLED_CMD, 0xD5);
OLED_WriteCmd(OLED_CMD, 0x80);
// 設置顯示開啟
OLED_WriteCmd(OLED_CMD, 0xAF);
}
// 寫入命令或數據到OLED顯示屏
void OLED_WriteCmd(uint8_t mode, uint8_t cmd)
{
if (mode == OLED_CMD) {
GPIO_ResetBits(GPIOA, GPIO_Pin_4); // 將DC引腳置低，進入命令模式
} else {
GPIO_SetBits(GPIOA, GPIO_Pin_4); // 將DC引腳置高，進入數據模式
}
GPIO_ResetBits(GPIOA, GPIO_Pin_3); // 將CS引腳置低，選中OLED
SPI_SendData(cmd); // 發送命令或數據
while (SPI_GetFlagStatus(SPI1, SPI_FLAG_TXE) == RESET);
GPIO_SetBits(GPIOA, GPIO_Pin_3); // 將CS引腳置高，釋放OLED
}
// 在指定位置顯示一個數字
void OLED_ShowNumber(uint8_t x, uint8_t y, uint32_t number)
{
char str[11]; // 最大顯示10位數字
sprintf(str, "%lu", number); // 將數字轉換為字符串
OLED_ShowString(x, y, str); // 在指定位置顯示字符串
}
// 在指定位置顯示一個字符串
void OLED_ShowString(uint8_t x, uint8_t y, char *str)
{
uint8_t i = 0;
while (str[i] != '?') {
OLED_ShowChar(x, y, str[i]); // 在指定位置顯示一個字符
x += 6; // 移動到下一列
i++;
}
}
// 在指定位置顯示一個字符
void OLED_ShowChar(uint8_t x, uint8_t y, char ch)
{
uint8_t i, j;
for (i = 0; i < 8; i++) { // 8行
OLED_WriteCmd(OLED_CMD, OLED_ADDR_START + y); // 指定頁
OLED_WriteCmd(OLED_CMD, OLED_COLUMN_START + x); // 指定列
for (j = 0; j < 6; j++) { // 6列
OLED_WriteCmd(OLED_DATA, ASCII[ch - 32][j]);
}
y++;
}
}
在這段代碼中，定義了OLED相關的常量和函數，包括OLED命令模式和數據模式、OLED起始地址、頁起始地址、列起始地址等。在OLED_Init()函數中進行了OLED的初始化過程，包括發送相應的初始化命令和數據給OLED顯示屏。在OLED_WriteCmd()函數中，根據傳入的命令模式（OLED_CMD）或數據模式（OLED_DATA），將DC引腳設置為相應的狀態，并通過SPI接口將命令或數據發送給OLED顯示屏。在OLED_ShowNumber()、OLED_ShowString()和OLED_ShowChar()函數中，通過調用OLED_WriteCmd()發送相應的指令和數據，實現在指定位置顯示數字、字符串和字符。
5.4 步進電機控制代碼
以下是STM32F103+28BYJ40步進電機實現角度控制和正反轉控制的代碼，使用了STM32F1xx_HAL庫來控制GPIO口和定時器，實現精準的角度控制和正反轉控制。
#include "stm32f1xx_hal.h"
#include <stdio.h>
/* 定義步進電機的4個控制引腳 */
#define IN1_Pin GPIO_PIN_0
#define IN1_GPIO_Port GPIOA
#define IN2_Pin GPIO_PIN_1
#define IN2_GPIO_Port GPIOA
#define IN3_Pin GPIO_PIN_2
#define IN3_GPIO_Port GPIOA
#define IN4_Pin GPIO_PIN_3
#define IN4_GPIO_Port GPIOA
/* 定義步進電機的步數數組 */
uint8_t step_sequence[8] = {0b0001, 0b0011, 0b0010, 0b0110, 0b0100, 0b1100, 0b1000, 0b1001};
/* 定義當前步進電機的位置和方向 */
int current_step = 0; // 當前步數
int direction = 1; // 1為順時針，-1為逆時針
/* 定義角度控制參數 */
float angle_per_step = 1.8; // 每步角度
int total_steps = 2048; // 總步數
/* 定義定時器中斷處理函數，控制步進電機的運動 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
/* 更新步進電機的位置 */
current_step += direction;
if (current_step >= total_steps) {
current_step = 0;
} else if (current_step < 0) {
current_step = total_steps - 1;
}
/* 控制步進電機的旋轉方向 */
int sequence_index = current_step % 8;
GPIO_PinState in1_state = (step_sequence[sequence_index] & 0b0001) ? GPIO_PIN_SET : GPIO_PIN_RESET;
GPIO_PinState in2_state = (step_sequence[sequence_index] & 0b0010) ? GPIO_PIN_SET : GPIO_PIN_RESET;
GPIO_PinState in3_state = (step_sequence[sequence_index] & 0b0100) ? GPIO_PIN_SET : GPIO_PIN_RESET;
GPIO_PinState in4_state = (step_sequence[sequence_index] & 0b1000) ? GPIO_PIN_SET : GPIO_PIN_RESET;
HAL_GPIO_WritePin(IN1_GPIO_Port, IN1_Pin, in1_state);
HAL_GPIO_WritePin(IN2_GPIO_Port, IN2_Pin, in2_state);
HAL_GPIO_WritePin(IN3_GPIO_Port, IN3_Pin, in3_state);
HAL_GPIO_WritePin(IN4_GPIO_Port, IN4_Pin, in4_state);
}
/* 初始化定時器 */
void TIM_Init(void)
{
TIM_HandleTypeDef htim;
/* 使能定時器時鐘 */
__HAL_RCC_TIM2_CLK_ENABLE();
/* 配置定時器 */
htim.Instance = TIM2;
htim.Init.Prescaler = 7199; // 72MHz / 7200 = 10kHz
htim.Init.CounterMode = TIM_COUNTERMODE_UP;
htim.Init.Period = 99; // 10kHz / 100 = 100Hz
htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
HAL_TIM_Base_Init(&htim);
/* 啟動定時器 */
HAL_TIM_Base_Start_IT(&htim);
}
/* 控制步進電機旋轉 */
void StepMotor_Rotate(int angle, int clockwise)
{
/* 計算需要旋轉的步數和方向 */
int steps = angle / angle_per_step;
direction = clockwise ? 1 : -1;
/* 控制步進電機旋轉 */
for (int i = 0; i < steps; i++) {
HAL_Delay(1);
}
}
/* 主程序 */
int main(void)
{
/* 初始化定時器 */
TIM_Init();
/* 控制步進電機旋轉 */
StepMotor_Rotate(90, 1); // 順時針旋轉90度
StepMotor_Rotate(180, 0); // 逆時針旋轉180度
while (1) {
/* 循環等待 */
}
return 0;
}
IN1_Pin到IN4_Pin為步進電機的控制引腳，step_sequence為步進電機的步數數組，current_step為當前步數，direction為旋轉方向，angle_per_step為每步的角度，total_steps為總步數。在HAL_TIM_PeriodElapsedCallback函數中，根據當前步數和旋轉方向控制步進電機的旋轉方向，使用HAL_GPIO_WritePin函數控制引腳輸出狀態。在StepMotor_Rotate函數中，根據傳入的角度和旋轉方向計算需要旋轉的步數和方向，然后循環延時控制步進電機旋轉。通過調用StepMotor_Rotate函數，可以實現步進電機的角度控制和正反轉控制。
六、總結
智能門禁系統是一種基于STM32F103主控制器和華為云物聯網平臺的安全、便捷的門禁控制方案。通過整合多種硬件模塊和網絡通信技術，該系統實現了多種開鎖方式（密碼輸入、RFID刷卡、手機APP遠程開鎖），并且具備遠程監控和消息推送功能。
在硬件選型上，刷卡模塊選擇了RFID-RC522，采用28BYJ-48步進電機作為門鎖控制器，4x4電容矩陣鍵盤用于密碼輸入，SPI接口的0.96寸OLED顯示屏用于門鎖狀態信息顯示，而ESP8266-WIFI模塊則實現了聯網功能。此外，紅外磁感應模塊用于檢測門的狀態。
整個系統的設計使得門禁更加安全可靠，用戶可以通過多種方式進行開鎖操作，包括輸入密碼、刷卡以及遠程開鎖。同時，系統可以實時監控門鎖狀態，并在門鎖打開或關閉時通過手機APP向用戶發送通知提醒，提高了使用者的安全性和便利性。
基于STM32F103和華為云物聯網平臺的智能門禁系統充分利用了現代科技的優勢，提供了安全、便捷的門禁控制解決方案。除了基本的門禁功能外，該系統還具備遠程控制和實時監控的能力，為用戶帶來更加智能化的門禁體驗，并滿足了現代人們對于安全、便捷生活的需求。
