智能手機作為高度集成化的精密電子設備，其內部元件對靜電放電（ESD）極為敏感。智能手機內部芯片（如處理器、存儲器、射頻模塊）的電路線寬已縮小至納米級，靜電放電產生的瞬時高壓（可達數千伏）可能直接擊穿芯片的絕緣層或柵極結構，導致功能失效、數據丟失甚至永久性損壞。觸摸屏、攝像頭模組、麥克風、揚聲器等外設接口在靜電沖擊下，也易出現觸控失靈、圖像噪點、音頻失真等問題，直接影響用戶體驗。通過防靜電涂層、接口保護電路、抗靜電包裝材料等措施，可大幅降低靜電引發的質量風險，確保手機在復雜環境中穩定運行。本文基于智能手機系統的各模塊電路進行分解，介紹適合智能手機系統的防護方案以及防護器件推薦，使該系統通過IEC 61000‐4‐2和IEC 61000‐4‐5標準。
智能手機框圖與可用物料匯總
圖1 智能手機系統結構組成圖
智能手機的核心性能由應用處理器（AP）和基帶處理器（BP）兩大核心模塊共同驅動，二者在架構、功能及應用場景上存在顯著差異，但需緊密協作以實現完整的通信與計算能力。手機電路主要由以下幾部分組成：
1. 射頻電路
負責無線信號的收發和調制解調，是手機實現通信功能的核心部分。它包含天線開關、功率放大器、濾波器等模塊，處理高頻信號，完成無線信號的接收和發射。
2. 基帶處理電路（BP）
處理數字信號的核心部分，包括基帶芯片（調制解調器）和協議棧處理單元。它負責信號的編解碼及通信協議控制，確保手機能夠與基站進行正確的通信。
3. 應用處理器（AP）
4. 電源管理電路
5. 外圍接口電路
6. 存儲器電路
包括RAM（隨機存取存儲器）和ROM（只讀存儲器），用于臨時存儲和長期存儲數據。RAM用于存儲當前正在運行的應用程序和數據，而ROM則用于存儲操作系統、應用程序和用戶數據。
7. 音頻處理器電路
處理手機的聲音信號，包括接收和發射音頻信號，是實現手機通話和音頻播放功能的關鍵部分。
應用方案示例
湖南靜芯為智能手機系統內各種接口及通信線路提供值得信賴的保護器件和應用方案。由于手機內部空間極為有限，小型封裝元件通過縮小占板面積，可釋放更多空間用于電池?cái)U(kuò)容、散熱模組優化或增加功能模塊，所以在選擇接口保護器件的同時，需要考慮盡量選擇效率高尺寸小的器件。
1. KEY按鍵(BUTTON)

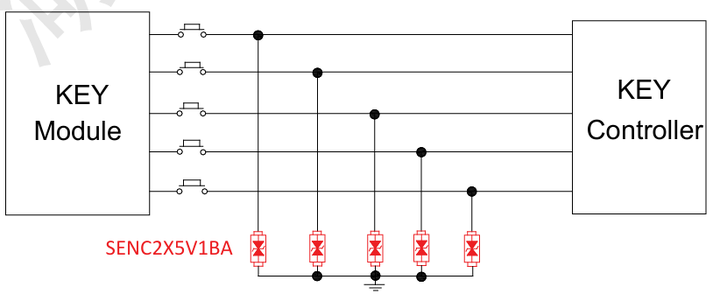

圖2 KEY按鍵靜電防護方案

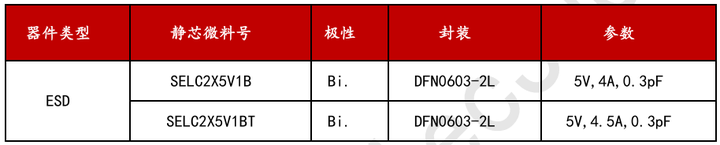

表1 KEY按鍵可用物料匯總
2. Microphone(MIC)
圖3 Microphone靜電防護方案
表2 Microphone可用物料匯總
3. 觸摸屏(Touchscreen)

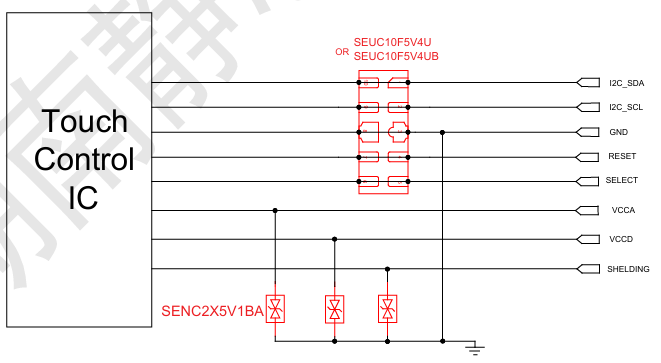

圖4 觸摸屏靜電防護方案
表3 觸摸屏可用物料匯總
4. 無線模塊

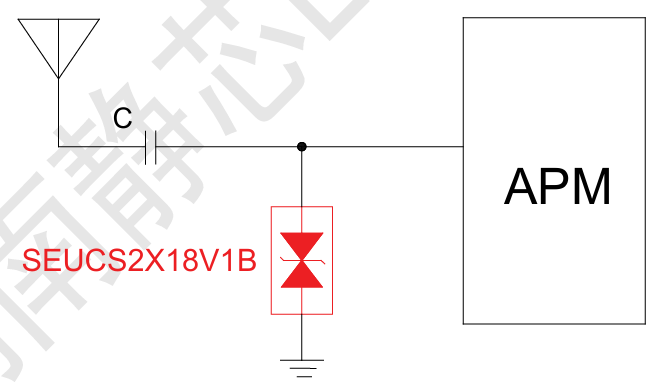

圖5 BLUE-ANT靜電防護方案
表4 BLUE-ANT可用物料匯總
5. 射頻模塊
圖6 射頻模塊靜電防護方案
表5 射頻模塊可用物料匯總
6. SIM卡接口
圖7 SIM卡接口靜電防護方案
表6 SIM卡接口可用物料匯總
7. SD卡接口
圖8 SD卡接口靜電防護方案
表7 SD卡接口可用物料匯總
8. USB接口
圖9 USB-C接口靜電防護方案
湖南靜芯設計的SEUCS2X3V1B擁有卓越的ESD 保護特性，專為保護超高速USB 差分線路而設計，同時保持0.14pF的極低線間典型電容，確保高速差分線TX+ ,TX- ,RX+, RX-的信號完整性。SEUCS2X3V1B可對單路高速數據線進行靜電防護，工作電壓為 3.3 V，鉗位電壓僅為5.5V，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD) 規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。
支持PD 3.0的USB接口可以提供高達100W的功率，則VBUS上的最大電壓可以達到20V，最大電流為5A。VBUS 引腳的安全性就需要使用工作電壓高于 20V的防護器件來保護 VBUS 引腳。我們選用的是湖南靜芯的一款工作電壓為22V的瞬態轉向抑制器(TDS)，型號為ESTVS2200DRVR。TDS的工作方式與TVS二極管不同，且具有更為優越的鉗位電壓和溫度特性。TDS不再使用傳統的PN結作為擊穿機制與浪涌電流泄放通路。相反，TDS采用浪涌額定金屬氧化物半導體場效應晶體管（MOSFET）進行浪涌電流泄放，以觸發電路作為主要鉗位元件。ESTVS2200DRVR器件為DFN封裝，工作電壓為22V，它具有24.6V的最小擊穿電壓和70A的峰值脈沖電流, 且符合IEC 61000-4-2 (ESD) 規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。
D+/D-兩個引腳是用于兼容USB 2.0接口，D+和D-引腳承載速率為480Mbps的差分?jǐn)?shù)據信號，這對差分線上的電壓在正常工作條件下可以達到 5V。推薦采用湖南靜芯旗下ESD回掃型器件SEUCS2X3V1B，該器件的工作電壓為 3.3 V，鉗位電壓為僅5.5V，結電容僅為0.14pF，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD) 規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。
CC/SBU引腳我們推薦使用湖南靜芯的雙向ESD靜電保護器件SEUCS2X24V1B，該器件采用超小型DFN0603-2L封裝，工作電壓為24V，鉗位電壓為5.6V，結電容僅為0.12pF， 符合IEC 61000-4-2 (ESD) 規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

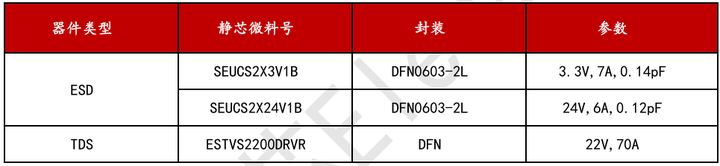

表8 USB-C接口可用物料匯總
總結與結論
智能手機靜電防護是貫穿設計、生產、使用全生命周期的關鍵技術，隨著手機不斷發展，電路板尺寸持續縮小，手機靜電防護的重要性愈發凸顯。通過多層次防護措施，可有效降低靜電對設備的損害風險，保障用戶體驗，防止智能手機因無法避免的靜電干擾出現數據丟失或硬件故障等情況。
