接上文:毫米波設計白皮書系列 | 優化射頻壓縮安裝連接器的性能 中篇

基于建模和測量數據,本白皮書調查了錯位和針腳壓縮如何影響實際設計。它還解釋了如何檢測和避免問題,以優化性能并完成成功的設計。

在毫米波設計中,壓縮安裝連接器通常用于避免與焊接變化相關的問題。然而,在使用壓縮安裝連接器時,應考慮到針腳壓縮以及錯位對高頻電氣性能的潛在影響。

對于毫米波設計而言,壓縮安裝連接器相比焊接連接具有顯著優勢。例如,它們避免了回流焊可能導致的性能下降,能夠實現高性能的毫米波頻率,在印刷電路板PCB)設計過程中提供了靈活性,具有高可靠性,并且可以重復使用

上兩期,我們以Ansys Mechanical結果以進行Ansys HFSS?電氣仿真,并逐步研究了電氣性的影響。

在最后一篇中,我們將針對錯位和對準進行探討,并在文末提供漢化完整版的下載鏈接

關于錯位的擔憂】

到目前為止,我們?cè)诒疚闹幸呀?jīng)介紹了針腳壓縮和PCB翹曲,但這些并不是使用壓縮安裝連接器時需要考慮的唯一參數。

壓縮安裝連接器的其余擔憂與錯位有關。壓縮安裝連接器可能出現三個自由度的錯位:左右、前后和旋轉(見圖 12)。我們進行了研究,以確定這些類型的錯位如何影響性能。

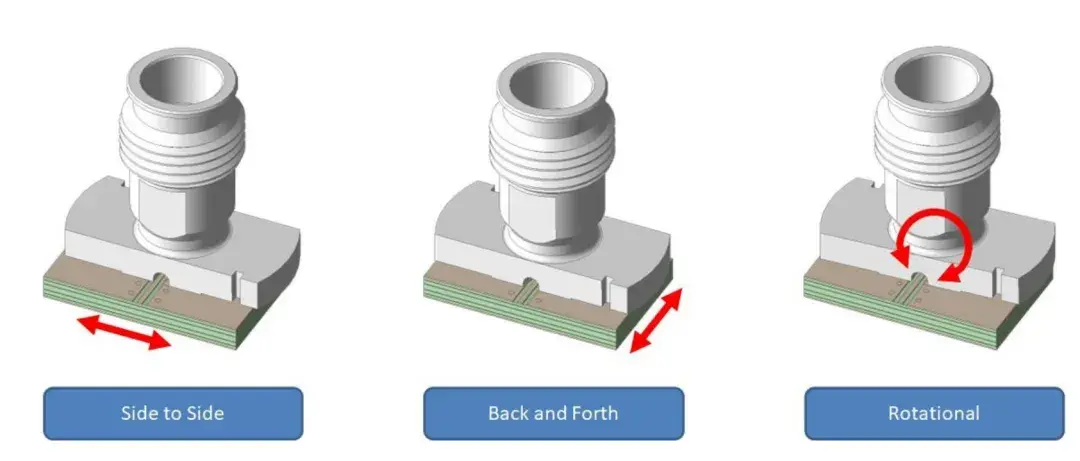

圖 12:壓縮安裝連接器可能存在三種潛在類型的錯位:左右、前后或旋轉。我們的研究旨在確定這些類型的錯位對電氣性能的影響。

為了確定左右錯位的影響,我們將2 mil和4 mil的錯位與完美對準PCB焊盤的標稱連接器進行了比較(見圖 13)。在2 mil 偏移(紅色曲線)處,與最佳位置(藍色曲線)相比,阻抗和VSWR都有非常輕微的變化。當錯位增加到4 mil(綠色曲線)時,阻抗下降,因?yàn)檫B接器本體與布線之間的耦合增加。這在阻抗曲線中非常明顯,但VSWR的變化可以忽略不計。結果表明,左右錯位引起的電氣性能降低的敏感性非常低。

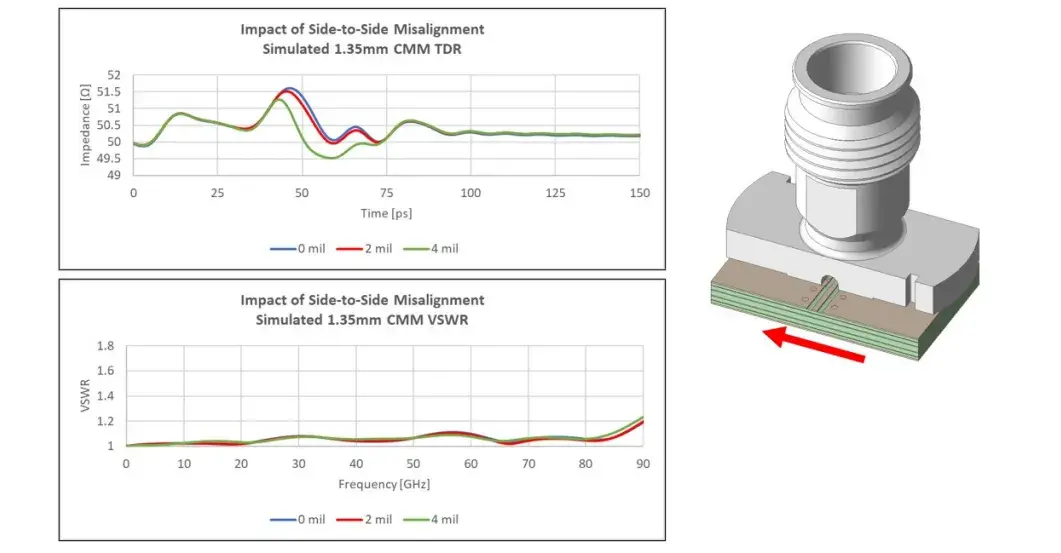

圖 13:盡管將連接器從其最佳位置(藍色曲線)移動到 2 mil 遠的位置,但左右錯位對 VSWR 的影響非常小。

接下來的步驟是檢查前后錯位。與之前的分析類似,我們首先進行了最佳放置,然后將連接器向后移動了4 mil,然后將連接器向前移動了4 mil。圖 14 顯示了性能影響。將連接器向焊盤后移動4 mil會顯著影響阻抗曲線(紅色曲線),表明具有更高的電感。這與頻域中的顯著反射相關,并嚴重影響了在整個操作頻段內的VSWR,隨著頻率增加,VSWR也會增加。

如果我們將連接器向前移動,我們現在是朝著傳輸線移動了4 mil,遠離焊盤。我們可以看到針腳和參考平面之間的耦合增加(TDR/阻抗曲線中的綠色曲線),左下角的VSWR開始在比之前觀察到的更低的頻率下下降,在65 GHz以上頻率上出現顯著的降低。結果表明對于前后錯位存在較高的敏感性。

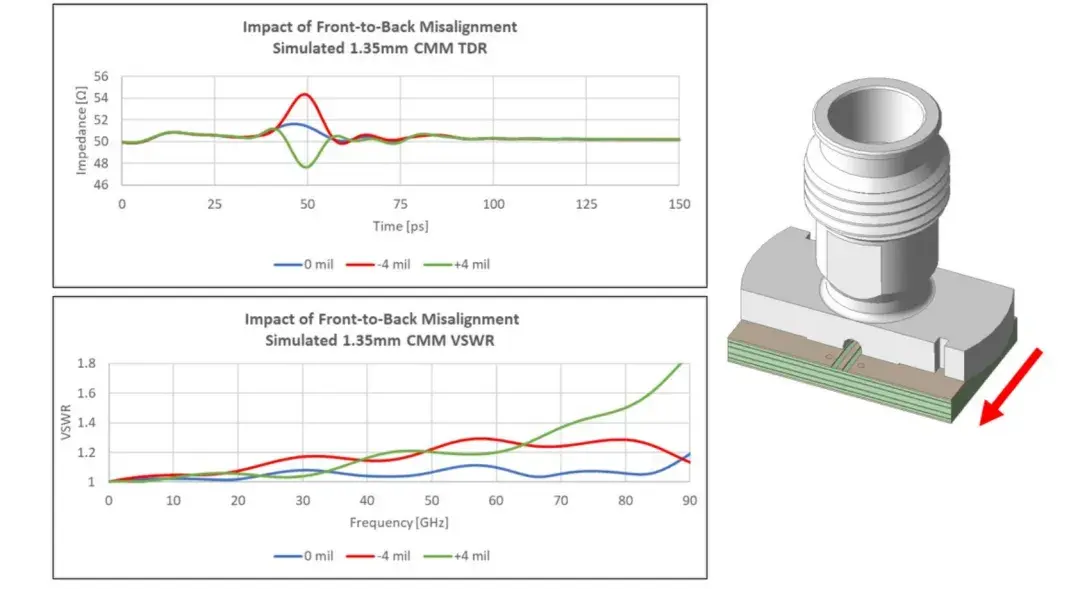

圖 14:前后錯位分析顯示出比較高的敏感性,特別是當連接器向傳輸線移動時

第三種類型的錯位是旋轉錯位。我們能夠利用測量來進行此分析,因?yàn)榭梢钥吹轿倪B接器中逸出(圖 15),并確定任何錯位。我們從一個標稱情況(藍色曲線)開始,并在圖 16中將其與旋轉錯位(紅色曲線)進行了比較。

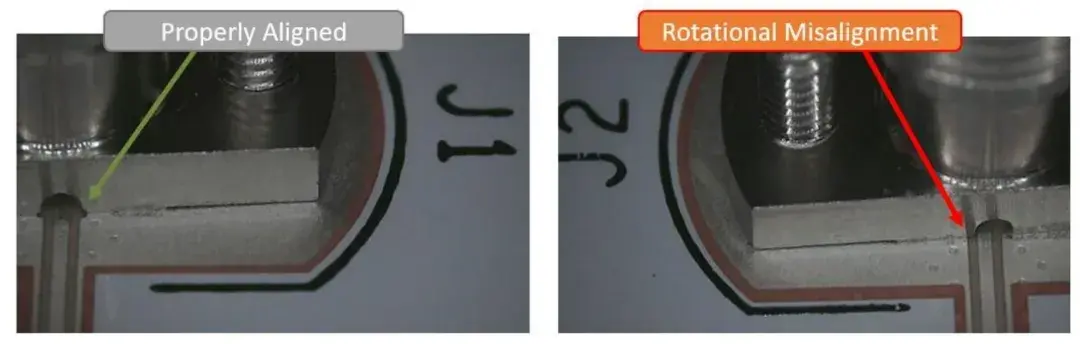

圖 15:與微帶線正確對準的連接器(左)與旋轉錯位(右)的對比。

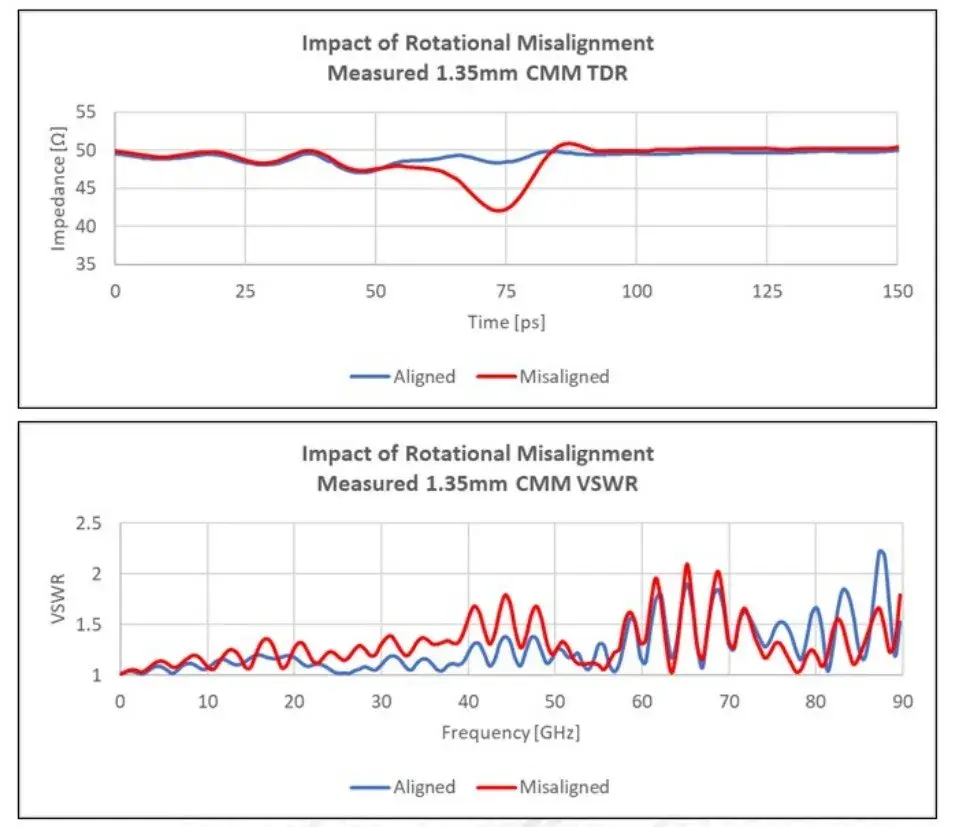

圖 16:旋轉錯位導致了中頻段電氣性能的顯著降低。

在阻抗曲線中的低谷(圖 16 頂部中的紅色曲線)與 VSWR 曲線中的中頻段降低(圖 16 底部中的紅色曲線)相關聯,大約在 20-30 GHz 左右。這表明對旋轉錯位存在一定的敏感性。

如何確保正確對準】

雖然旋轉錯位相對容易觀察到,但前后錯位幾乎不可能觀察到,根據我們上面的分析,這是最敏感的參數。那么設計人員如何確保連接器針腳正確放置在焊盤上呢?

為此,Samtec 在連接器上增加了對準功能,這些功能呈現為Samtec垂直壓縮安裝連接器的角上的凹槽(見圖 17)。這些凹槽與可以在PCB上蝕刻的基準標志配合使用。

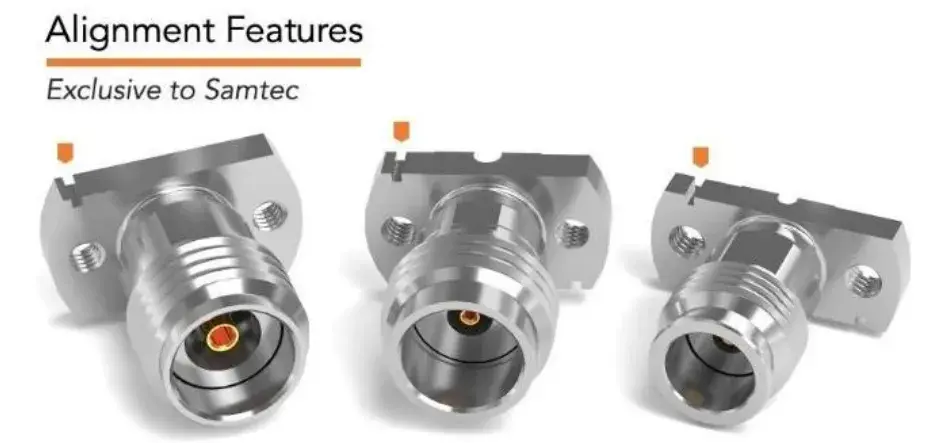

圖 17:Samtec 的垂直壓縮安裝連接器中的對準功能與基準標志配合使用,以確保與中心針腳對準。

具體來說,銅蝕刻在PCB的焊盤上進行定義的,然后在裝配過程中將連接器對準該蝕刻(見圖 18)。圖 18 右下方的圖像顯示了連接器的安裝位置。仔細觀察,焊盤中心只有一個瑕疵,這意味著連接器第一次就被正確放置。由于正確的對準對電氣性能至關重要,因此在連接器上具有對準功能可以確??煽康男阅堋?/b>

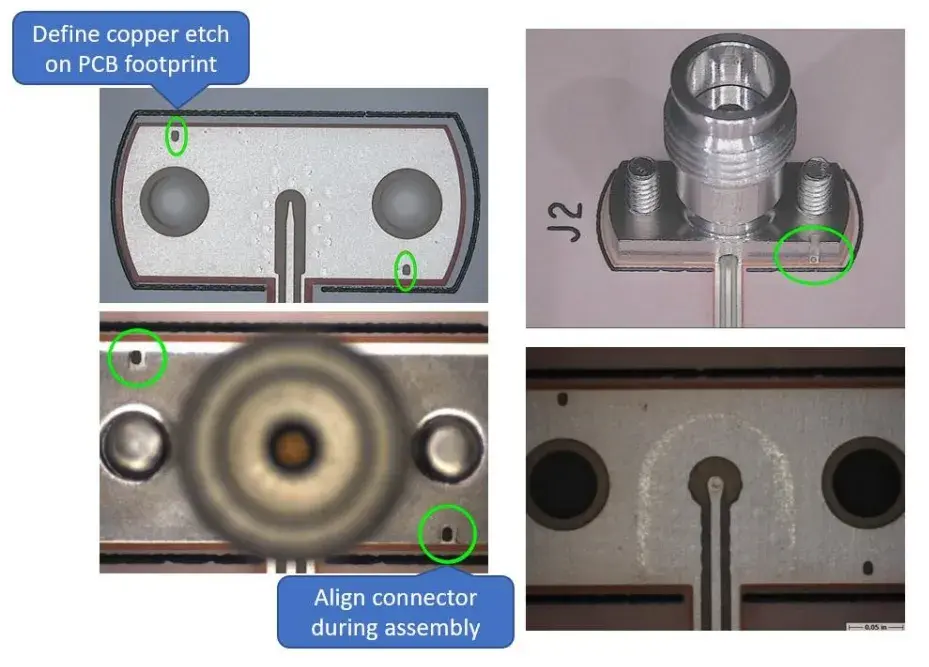

圖 18:使用基準標志(左下)結合 PCB 蝕刻(左上)使裝配人員能夠一次性正確放置連接器(右)。

驗證性能】

為了測試Samtec 0.8mm壓縮安裝連接器中的對準分析和對準功能的可靠性,最后一步是測量性能。結果顯示,測量的性能與目標規格之間存在良好的余量(見圖 19)。

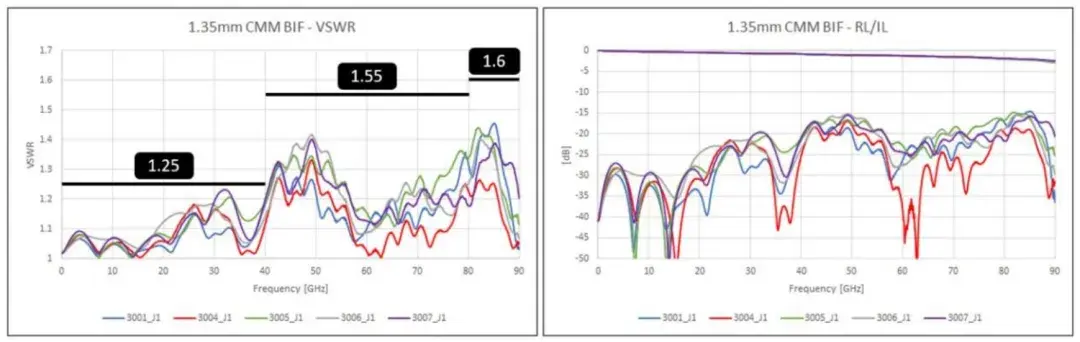

圖 19:上述結果使用自動夾具移除(AFR)對測量進行了隔離,以將連接器和 PCB 發射分離在 6 層 Tachyon 100G 的頂層上。黑色線條(左)顯示了最大 VSWR 規格,表明連接器性能完全符合規格要求。

要點總結】

在使用壓縮安裝連接器時,務必牢記以下關鍵要點:

-機械針腳壓縮可能會發生,但首先可能會發生PCB翹曲現象;

-PCB翹曲可能導致電氣性能下降;

-為了達到最佳性能,請遵循推薦的安裝扭矩,并進行目視檢查以尋找翹曲情況,特別是在連接器邊緣附近;

-為了獲得最佳性能和安裝便捷性,請選擇配備對準功能的壓縮安裝射頻連接器。
