藍牙模塊，是一種集成藍牙功能的PCBA板，用于短距離無線通訊，按功能分為藍牙數據模塊和藍牙語音模塊。藍牙模塊是指集成藍牙功能的芯片基本電路集合，用于無線網絡通訊，大致可分為三大類型：數據傳輸模塊、藍牙音頻模塊、藍牙音頻+數據二合一模塊等等。一般模塊具有半成品的屬性，是在芯片的基礎上進行過加工，以使后續應用更為簡單。

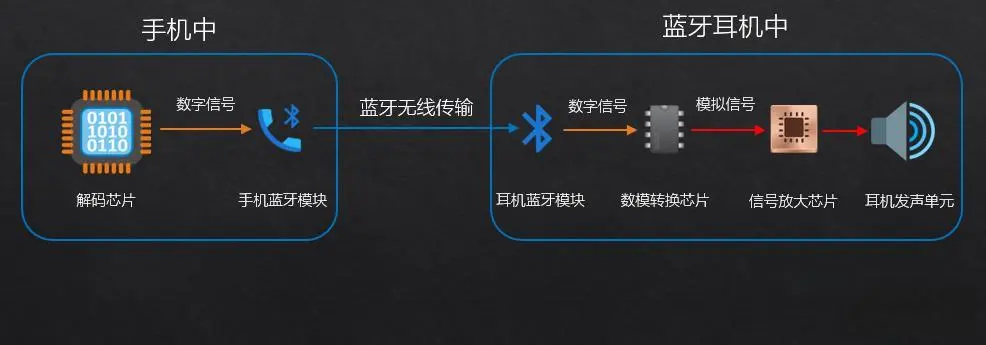

作為取代數據電纜的短距離無線通信技術，藍牙支持點對點以及點對多點的通信，以無線方式將家庭或辦公室中的各種數據和語音設備連成一個微微網（Pico－net），幾個微微網還可以進一步實現互聯，形成一個分布式網絡（scatter－net），從而在這些連接設備之間實現快捷而方便的通信。本文介紹藍牙接口在嵌入式數字信號處理器OMAP5910上的實現，DSP對模擬信號進行采樣，并對A/D變換后的數字信號進行處理，通過藍牙接口傳輸?shù)浇邮斩?，同樣，DSP對藍牙接收到的數字信號進行D/A變換，成為模擬信號。
- 晶振在車載藍牙的作用
晶振在車載藍牙模塊中是用于在車輛內部無線傳輸音頻、通話和數據的設備。
1、提供穩定的時鐘信號：
在藍牙通信中，晶振作為一個定時器，向設備提供一個穩定且精確的時鐘信號。這個時鐘信號會被用于同步藍牙設備的發送和接收操作，以確保設備之間的數據傳輸能夠順利進行。通過晶振提供的時鐘信號，藍牙設備可以根據同步時鐘來識別和解析接收的數據信號。
2、同步數據處理：
晶振的精確性對于藍牙通信的穩定性和可靠性非常重要。如果晶振提供的時鐘信號不準確，設備之間的通信可能會出現偏差或丟包等問題，影響通信的質量和速率。
車載藍牙的晶振需求
常用頻點：16Mhz、24Mhz、26Mhz
小型化與可靠性： 藍牙模塊根據用途分有數據藍牙模塊，串口藍牙模塊，語音藍牙模塊，車載藍牙模塊，3225無源晶振在許多藍牙設備中得到廣泛應用，它提供了一個穩定和精確的頻率信號，這種3225封裝是一種體積小、常見的封裝類型。
無源晶振能夠抵御外部電磁干擾對車載藍牙模塊的影響，提供清晰、穩定的音頻和數據傳輸、節約能源和延長續航時間。
YXC晶振推薦

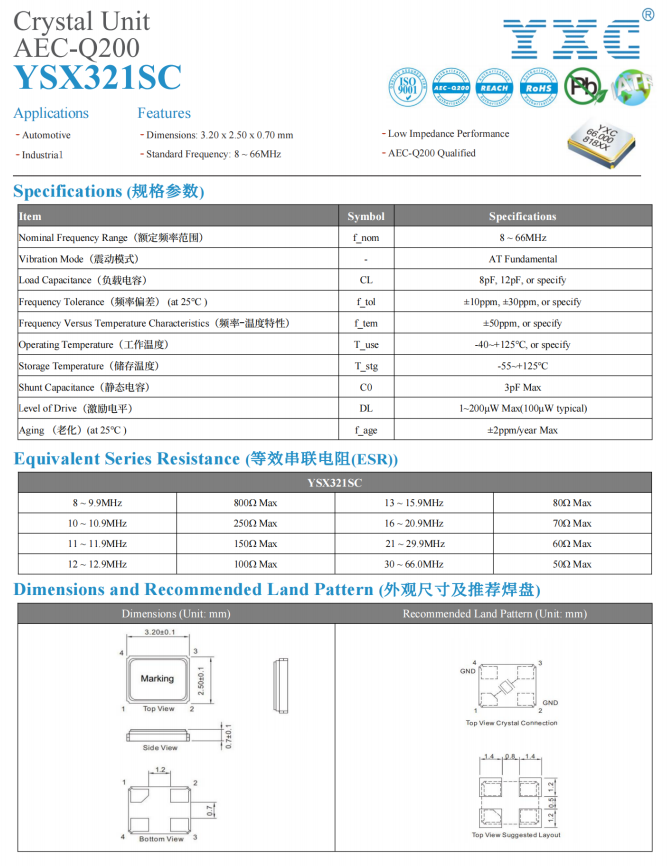

YXC推出的無源晶振YSX321SC系列，下面是產品特點
車規級諧振器
1、頻點范圍：8-66MHZ
2、封裝：3225，滿足車載藍牙設計需求
3、常規負載（PF）：8pF, 12pF, or specify
4、工作溫度：-40~＋125°
5、通過AEC-Q200、IATF16949認證
