800V高壓平臺上量，PI InnoSwitch?3-AQ如何“拿捏”高壓DC-DC三大痛點？

在新能源汽車領域，高壓DC-DC轉換技術的應用場景非常廣泛，涵蓋牽引逆變器柵極驅動器電源、電池管理系統（BMS）、車載充電裝置（OBC）、12V系統待機電源、μDCDC變換器、動力轉向和應急電源（EPS）等。

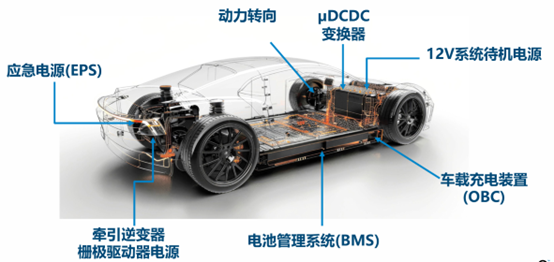

圖 | DC/DC變換器與汽車應用的結合點；來源：Power Integrations

“與傳統燃油車中的12V/24V/48V低壓系統不同，新能源汽車電池包起步就是400V，主流正在切換到800V，而今年大家熱議的比亞迪兆瓦閃充正在進一步推高母線電壓，已經達到了1000V的水平。在這樣的新架構中，采用高壓轉低壓的DC-DC可以實現更好的系統設計。”Power Integrations資深FAE王曉戈如是說。

事實上，前面提到的這些應用場景對電源的性能和規格要求各異，如動力轉向系統需要穩定可靠的電源供應以保障轉向的精準性；車載充電裝置則對電源的轉換效率和功率密度有著嚴格要求。結論是：在800V高壓平臺成為行業趨勢的背景下，傳統電源方案面臨著耐壓不足、效率低下和體積龐大的三重挑戰。

在此背景下，受下游客戶的需求驅動，Power Integrations（以下簡稱“PI”）在去年12月推出了寬爬電封裝InnoSwitch?3-AQ反激式開關IC，并于近日發布了五款面向800V汽車應用的全新參考設計。

InnoSwitch?3-AQ有何特色？

根據王曉戈的介紹，其最新推出的InnoSwitch?3-AQ系列采用了1700V碳化硅（SiC）開關技術，專為800V高壓平臺設計。與傳統方案相比，1700V的耐壓等級為系統提供了更高的電壓余量（200-300V），顯著提升了長期工作的可靠性。

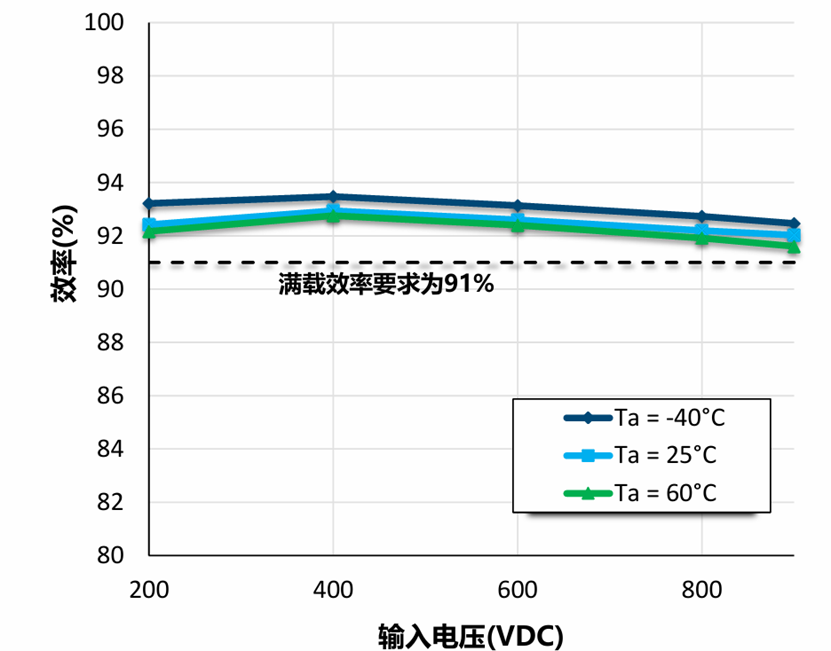

圖 | RDK-1054Q的效率表現（RDK-1054Q具體信息見下一章節）；來源：Power Integrations

此外，在效率方面，InnoSwitch?3-AQ 系列采用了多種先進技術。同步整流技術配合單個控制器優化同步整流時序，實現了高效的能量轉換。Fluxlink 通信技術、寬禁帶初級SiC開關以及高效率開關控制方法的應用，使得產品即使在高 VDC 下也能保持低開關損耗，在整個輸入電壓及負載范圍內都能維持恒定的高效率，滿載效率可達91%以上。

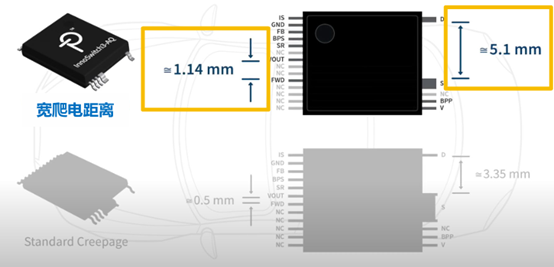

圖 | InnoSwitch?3-AQ采用新型寬爬電距離InSOP?-28G封裝；來源：Power Integrations

針對高壓應用中的污染等級要求，PI優化了封裝設計——新型寬爬電距離InSOP?-28G封裝，將初級側引腳間距增至5.1mm。這一改進不僅滿足了高壓絕緣需求（1000VDC），還省去了傳統方案中噴涂三防漆的工藝步驟，簡化了生產流程并降低了成本。

關于InSOP?-28G封裝增加初級側引腳間距的方法，王曉戈表示：“PI其實是將源極引腳縮窄，適當加寬漏極引腳，經過完整的摸排、測試，該種方案不會對源極散熱產生很大的影響，溫升只是稍微提升了2-4°，所以對系統設計影響不大，但在絕緣層面卻能帶來非常大的好處。”

圖 | InnoSwitch?3-AQ采用平面變壓器；來源：Power Integrations

平面變壓器是PI方案的另一大亮點。與傳統繞線變壓器相比，平面變壓器高度可降至13mm，重量更輕，抗振動性能更優。同時，其多層PCB設計實現了加強絕緣（符合IEC 60664標準），支持1000VDC輸入電壓，為高壓系統提供了緊湊且可靠的解決方案。

五款參考設計，滿足多場景需求

InnoSwitch3-AQ 和新參考設計支持多種應用場景，為汽車電源系統提供了豐富的選擇。

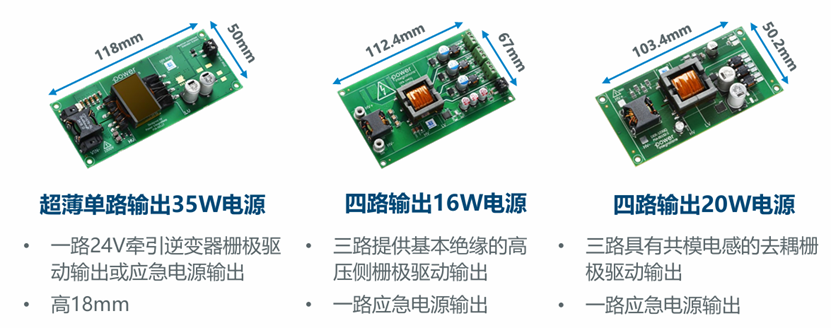

圖 | 狹小空間，多路輸出；來源：Power Integrations

• RDK-994Q

RDK-994Q是一款35W超緊湊電源，輸入范圍 40-1000VDC，輸出24VDC ，采用扁平分立變壓器設計，加強絕緣，高度受電容限制，適用于牽引逆變器柵極驅動或應急電源。

• RDK-1039Q

RDK-1039Q 采用平面變壓器，是一款超薄應急電源，輸入范圍為30-1000VDC，輸出12VDC，功率18W，板高僅12.5mm。它取代了分立變壓器，具有加強絕緣的特性，高度僅受電容限制，適用于牽引逆變器柵極驅動或應急電源等場景。

• RDK-1054Q

RDK-1054Q可作為替代電池的電源方案，輸入范圍200-900VDC，輸出 12VDC，功率 120W 。該產品元件數目少，采用平面變壓器，加強絕緣，扁平設計，高度受電容限制，能有效縮小或消除笨重的 12V 電池，優化汽車電源布局。

• DER-1030Q

DER-1030Q是 20W 四路輸出超緊湊電源，輸入范圍 40 - 950VDC ，具有四路輸出，其中其中一路輸出為24.75V的應急電源(EPS)，三路為去耦的25.5V的柵極驅動輸出，適用于牽引逆變器柵極驅動和應急電源。這兩款產品均采用寬爬電距離封裝，加強絕緣，滿足汽車電源在復雜環境下的安全穩定運行需求。

• DER-1045Q

DER-1045Q為16W四路輸出超緊湊電源，輸入范圍200-1000VDC，同樣具有四路輸出，其中一路為14VDC應急電源(EPS)輸出，三路提供基本絕緣的+18VDC/-5VDC輸出電壓的柵極驅動輸出，適用于牽引逆變器柵極驅動和應急電源。

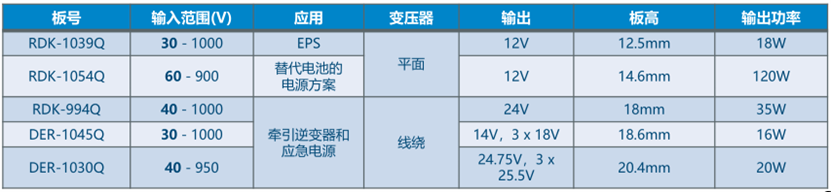

圖 | InnoSwitch3-AQ和新參考設計支持多種應用場景；來源：Power Integrations

關于為什么是這五款參考設計，而非其他規格。王曉戈解釋道：“如上圖所示，我們提供了多規格輸入/輸出的產品，這些都是根據客戶需求去定義的，但確實還沒有覆蓋所有客戶的需求，所以我們給出一些典型輸入/輸出的參考設計，客戶也可以根據自己的需求去微調。比如我們參考設計中如果輸出12VDC，但客戶想要一個14VDC的輸出，那么都不用去改變變壓器，只需要通過外圍電路微調電壓反饋即可。”

值得一提的是，PI不僅可為客戶提供參考設計板，還為其提供了詳細的工程報告，這些資料包含設計規格、電路原理圖、PCB 布局、物料清單、變壓器設計、性能數據、波形以及 Gerber 文件等詳細信息。

寫在最后

關于供貨和相關資源，PI方面透露，新款1700V額定耐壓的InnoSwitch3-AQ開關電源IC基于10,000片的訂貨量單價為每片6美元。參考設計套件的價格從每套50美元到100美元不等。

如果工程師感興趣，可以通過官網獲取參考設計套件，也可以從PI銷售代表或公司授權的全球分銷商 – DigiKey、Newark、Mouser和RS Components處獲得更多采購相關的信息。
