村田，不止MLCC

村田制作所（以下簡稱“村田”）以多層陶瓷電容器（MLCC）聞名于世，占據全球MLCC三分之一的市場份額，是高端MLCC領域的主導者，但其產品線遠不止于此。

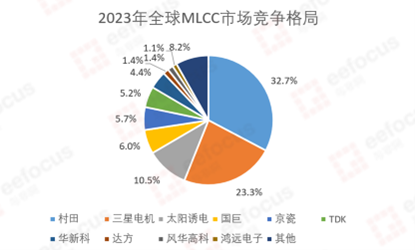

圖 | 2023年全球MLCC市場競爭格局；來源：中國電子元件行業協會，與非網整理

根據村田最新的基礎事業和商業模式介紹信息，當前村田采取3層結構的資產組合進行管理：

第1層:標準產品型業務(EI)--多層陶瓷電容器(MLCC)與電感器等元器件--這些業務自村田成立以來逐步筑成，是帶動成長的基礎業務。我們將繼續強化技術能力、供應能力、成本競爭力和產品制造能力這些傳統優勢。

第2層:特殊用途型業務(ASC)--表面波濾波器、高頻模塊、樹脂多層基板(多層 LCP 產品)、通信模塊、鋰離子二次電池、傳感器等設備和模塊產品一是隨著手機和智能手機的發展確立了商業模式的業務。除了追求實現與競爭對手的技術差異化，我們還充分利用豐富的技術儲備、以產品技術為出發點與客戶進行磋商以解決課題、及時穩定的供應等優勢拓展業務，擴大事業領域創造新的附加價值。

第3層:創造新的商業模式--村田將第三層與第一層和第二層結合起來，利用其積累至今的通信等領域的知識，擺脫市場、商業對象和業務形式等傳統框架的約束，發掘廣闊的可能性、構建全新的商業模式，這也是村田為實現長期發展而發起挑戰的領域，預計 2030年之后第三層事業將成為資產組合支柱。

所以，在2025年慕尼黑上海展期間，村田展出了很多有意思的產品，下面和大家分享幾個印象深刻的產品。

圖 | 村田參加慕尼黑上海電子展；來源：村田

• 透明ID標簽

針對高端產品防偽溯源領域的痛點，村田的"透明 ID 標簽" 技術開辟了創新解決方案。這項技術以膠體晶體的獨特光學原理為核心，通過納米級工藝將微粒精準分散在樹脂材料中，形成類似人類指紋的唯一微觀圖案。當激光照射時，這些有序排列的微粒會產生特定的干涉與衍射效應，生成可供識別的光學標識，其組合數量高達幾萬兆位，從根源上杜絕了偽造可能。

圖 | 村田透明 ID 標簽；來源：與非網攝制

村田工作人員表示：“與傳統防偽手段相比，透明 ID 標簽展現出顯著優勢。其超微型化設計最小可達 1 mm ×1 mm，且采用全透明材質，能夠無縫嵌入產品內部或表面，完美契合高端產品對美學與質感的嚴苛要求。無論是奢侈品、珠寶、高檔酒類，還是古董收藏，標簽均可隱匿于手表指針軸、珠寶鑲嵌處等隱蔽位置，在不破壞產品原有設計的前提下，實現高效防偽與全流程追溯?！?/p>

除奢侈品領域外，在醫療設備、汽車零部件、電子產品等行業，透明 ID 標簽技術同樣發揮重要作用。其獨特的光認證機制，突破了傳統 RFID 技術在金屬或高反光材質上的應用局限，即使面對復雜材質表面，也能穩定完成產品身份識別與生命周期管理。

• 超聲波穿透超材料

村田公司最新研發的超聲波穿透超材料，為解決超聲波在金屬等阻抗差異較大的障礙物中傳輸效率低下的問題提供了創新方案。

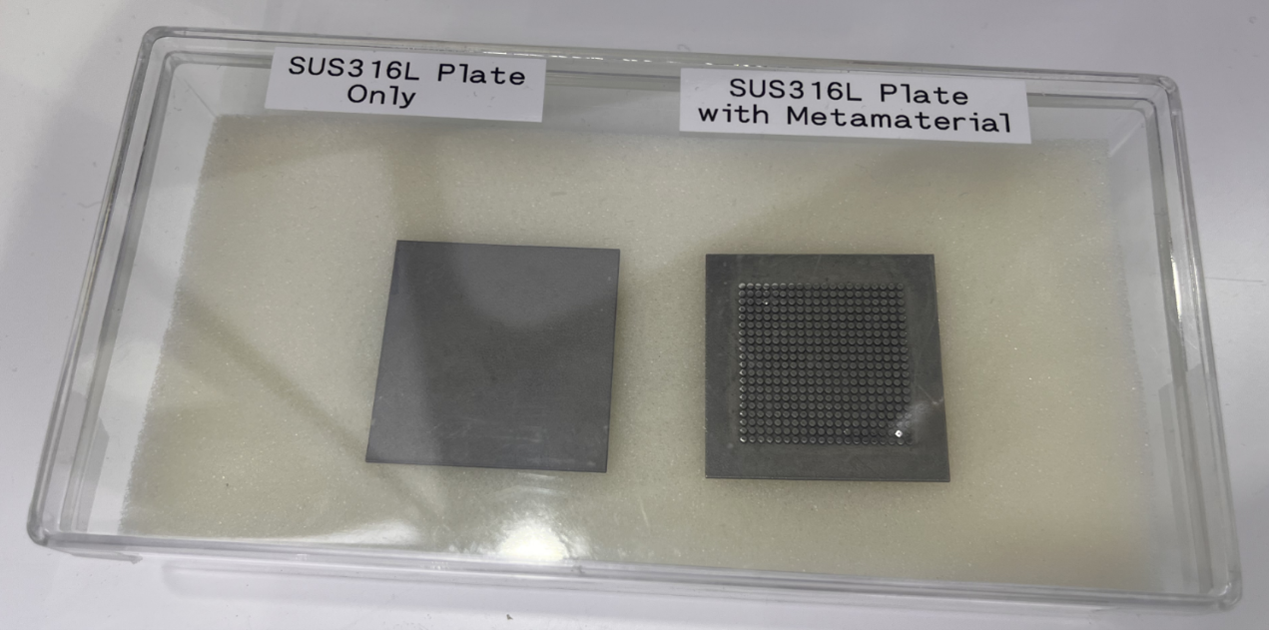

圖 | 村田超聲波穿透超材料來源：與非網攝制

眾所周知，傳統超聲波在穿透金屬時，能量損耗可能高達100%，導致信號無法有效傳輸。而這款超材料通過共振原理，將超聲波的傳輸效率提升至60%，顯著改善了信號穿透能力。

對此，村田工作人員解釋道：“該超材料通過模擬耦合劑的作用，利用共振效應實現聲波能量的高效轉換。無論是貼附在超聲波發射端的正面還是背面，其效果均保持一致，為實際應用提供了靈活性?！?/p>

關于應用市場，工作人員以汽車應用舉例道：“在汽車領域，這一技術允許將超聲波傳感器內置于保險杠內側，無需在車身表面開孔，既保證了探測精度，又提升了車輛的美觀性。此外，在醫療領域，超材料有望減少侵入性檢查的需求，通過非接觸式超聲波傳輸實現更舒適的診斷體驗，為患者減輕負擔?！?/p>

除了汽車和醫療，超聲波超材料在海洋工程中也展現出廣闊前景。例如，海底電纜的檢測通常受水體阻抗影響，而超材料能夠有效提升信號穿透力，為非接觸式檢測提供可能。盡管目前部分應用仍處于探索階段，但其在提升設備性能、簡化結構設計方面的潛力已得到初步驗證。

• 高頻多極連接器

隨著智能手機、筆記本電腦、可穿戴設備及IoT產品的快速發展，對高頻信號傳輸?shù)男枨笕找嬖鲩L。村田的高頻多極連接器（如MLF系列）憑借其小型化、薄型化及高頻段傳輸特性，成為現代電子設備中不可或缺的關鍵組件。這類連接器不僅尺寸精巧，還能支持高達20GHz的頻率范圍，為毫米波和UWB（超寬帶）等先進通信技術提供了可靠的硬件支持。

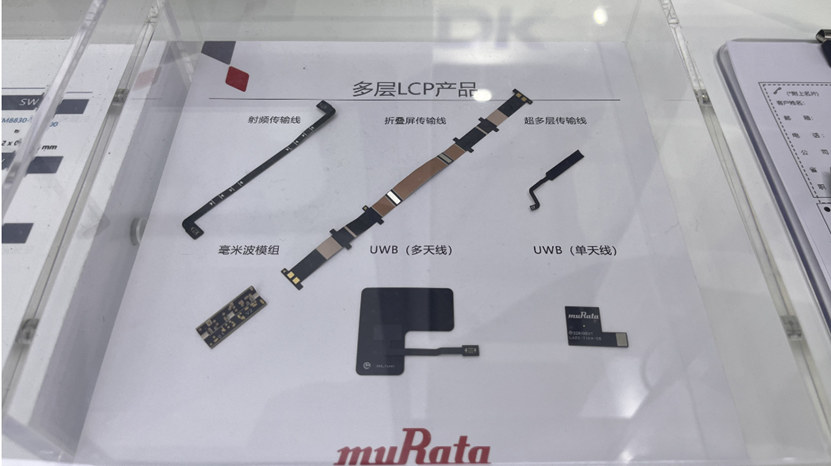

圖 | 村田多層LCP產品；來源：與非網攝制

高頻多極連接器的核心優勢在于其卓越的電氣性能。對此，村田工作人員解釋道：“以ARCP材料為代表的軟板技術，進一步降低了信號傳輸中的損耗（DK/DF值極低），使得天線發射功率更高效，減少了信號衰減。例如，在毫米波模組中，這種連接器能夠?qū)⒏嗄芰坑糜谛盘栞椛涠莾?nèi)部損耗，從而提升通信質量?！?/p>

與傳統的軟排線相比，高頻多極連接器在彎折適應性上同樣出色，但其低損耗特性顯著提升了高頻信號的傳輸效率。盡管成本略高，但在對性能要求嚴苛的領域（如5G毫米波和UWB天線），其優勢足以抵消額外的投入。此外，連接器的模塊化設計允許集成主控板和小型IC，進一步優化了空間利用率，適應了消費電子產品輕薄化的趨勢。

目前，部分MLF系列連接器已實現量產，并擁有多個成功案例，比如已成功應用于谷歌2023年旗艦機型，并受到華為等廠商的關注，成為UWB等高需求場景的首選方案。

• 硅電容

硅電容作為一種新興的電子元件，其多端子設計是其區別于傳統MLCC的重要特點，這種設計通過并聯結構降低了ESL，同時提供了更高的集成度和靈活性。

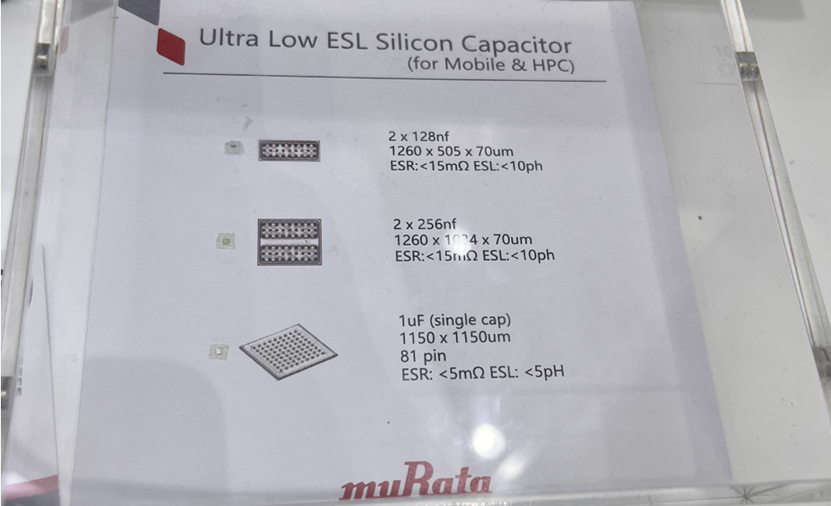

圖 | 村田超低ESL硅電容；來源：與非網攝制

根據村田工作人員的介紹，村田UESL系列硅電容通過低等效串聯電感（ESL）、低等效串聯電阻（ESR）以及高電容值的特性，有效優化了電源分配網絡（PDN）的高頻阻抗性能。其3D結構設計不僅實現了小尺寸和低高度，還支持多電源端去耦，為封裝內的高頻去耦提供了靈活解決方案。這種技術已成功應用于旗艦機的APU和HPC的PDN設計中，為AI服務器和深度學習加速器的節能與大流量數據處理提供了有力支持。

在光模塊領域，硅電容的高密度設計和超高頻性能使其成為替代傳統陶瓷電容的理想選擇。村田的高密度硅電容基于半導體MOS工藝，采用3D+3軸結構，顯著提升了電容密度和靜電容值。其應用范圍涵蓋AC耦合、DC去耦以及定制化硅基板等場景，能夠大幅節省板上空間并保持穩定性。

此外，根據村田此前的新聞報道，硅電容在激光雷達應用中需求更為強烈，它通過減少寄生電感，可縮短脈沖光的啟動時間，從而延長檢測距離并提高測量分辨率。村田提供的兩種典型解決方案——硅電容貼近二極管或嵌入硅中介層——分別將發光時間縮短至1.5ns和0.9ns，展現了其在高頻響應和小型化方面的卓越性能。

• iPaS集成封裝解決方案

隨著AI服務器、高性能計算等領域的快速發展，電源模塊的功耗需求急劇上升，在傳統設計中，電源模塊和用電元件（如GPU）通常水平排列，電容放置在底部。隨著功耗增加，電容數量需求激增，水平布局的空間和走線損耗成為瓶頸。

面對該挑戰，村田推出iPaS（集成封裝解決方案），通過將電容和電感元器件直接埋入電路板，實現了“垂直供電”的創新設計，為高功率應用提供了高效、緊湊的解決方案。

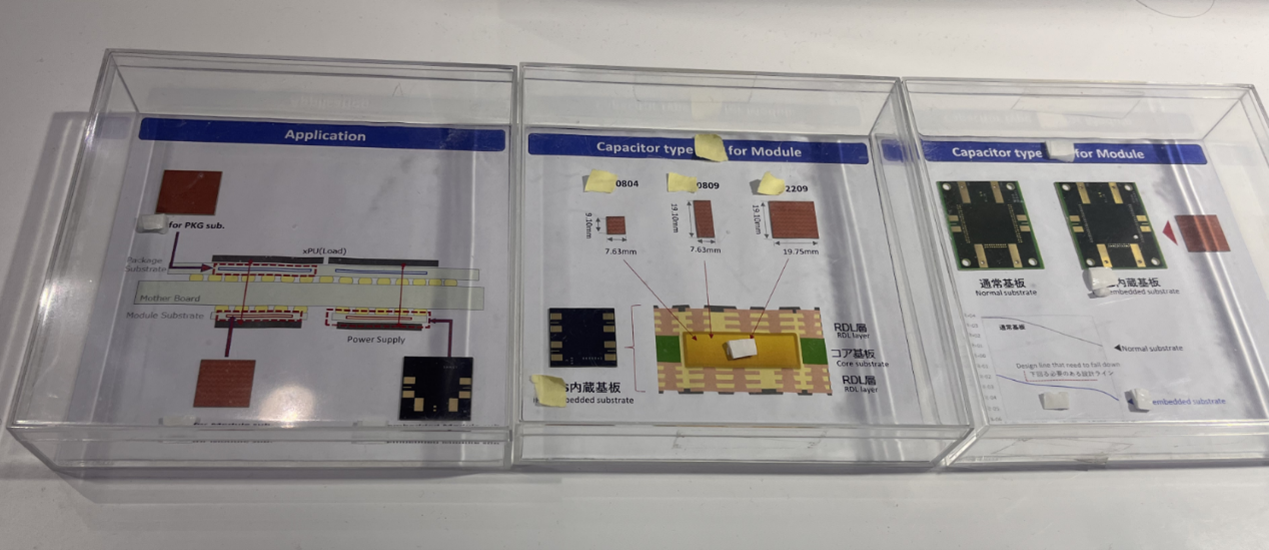

圖 | 村田iPaS集成封裝解決方案來源：與非網攝制

村田工作人員告訴與非網：“其核心鋁聚合物電容技術具備穩定性高、無直流偏置和溫漂的特點，厚度僅0.3mm卻可實現4.2μF的高電容密度，且支持模塊化定制，滿足不同客戶的個性化需求。”

“iPaS的目標市場集中于高功率密度領域，如AI加速器、服務器電源模塊和光模塊等。這些應用對電源的瞬態響應和阻抗特性要求極高。傳統分散式電容布局因面積限制難以滿足需求，而iPaS通過一體化埋容設計，在寬頻率范圍內優化PDN（電源分配網絡）阻抗，尤其適用于接近1000A的大電流場景。例如，AI服務器中GPU的功耗已逼近千瓦級，傳統設計無法在有限空間內布置足夠電容，iPaS的集成方案成為必然選擇?！?村田工作人員補充道。

當前，iPaS技術目前略顯超前，但隨著高功率應用的普及，其需求正快速升溫。村田通過工藝簡化（如整版熱壓埋容）降低了量產難度，但挑戰在于市場教育——客戶需意識到當電流達到800A以上時，傳統布線方案已無路可走。未來，隨著半導體功耗的持續攀升，iPaS這類集成化解決方案將成為電源設計的標配，推動電子設備向更高效率、更小體積邁進。

• 面向車載局速信號接口的共模扼流線圈

隨著汽車智能化與電動化的快速發展，車載高速信號接口和電磁干擾（EMI）解決方案的需求日益增長。村田通過早期技術布局和標準化合作，在車載EMI領域占據了重要地位。

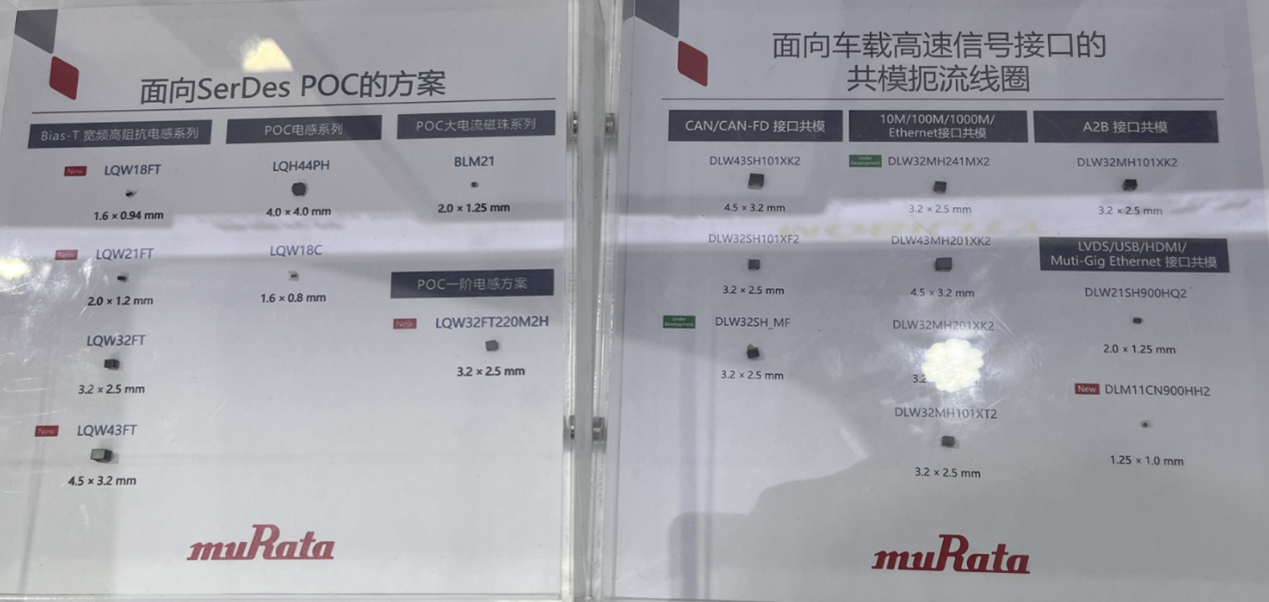

圖 | 村田共模濾波器、電感產品；來源：與非網攝制

根據村田工作人員的介紹，村田的共模濾波器、電感等產品被廣泛應用于ADAS、車載以太網、攝像頭模塊等場景，支持CAN-FD、1000Base-T1、SerDes等多種高速協議。其產品憑借優異的性能和可靠性，被眾多主機廠列入首選供應鏈名單，與TDK等國際大廠共同主導市場。

在高速信號傳輸領域，村田的POC（同軸電纜供電）電感方案成為行業標桿。隨著自動駕駛等級提升，車載攝像頭數量大幅增加（如特斯拉采用純視覺方案需12個以上攝像頭），村田的POC電感通過高效分離電源與信號，幫助車企節省線材成本和重量。

此外，村田與芯片廠商深度合作，提前介入設計階段，確保產品符合Open Alliance、HSMT等聯盟標準，并進入芯片廠商的推薦列表，進一步鞏固市場地位。

為滿足主機廠對EMC測試的嚴格要求（如帶負載高低溫測試），村田在中國（上海、深圳、北京等地）設立先進實驗室，提供免費的仿真、測試和技術支持服務。這種增值模式不僅提升了客戶粘性，也加速了產品迭代，助力車企應對快速變化的市場需求。
