基于ESP32控制的機器人攝像頭車

DIY Wi-Fi 控制的機器人攝像頭車：從零開始的智能探索之旅

在當今科技飛速發展的時代，機器人技術已經逐漸走進了我們的生活。今天，我將帶你一起探索如何制作一個 Wi-Fi 控制的機器人攝像頭車，它不僅可以遠程操控，還能通過攝像頭實時傳輸畫面。這個項目不僅有趣，而且成本低廉，非常適合電子愛好者和初學者嘗試。

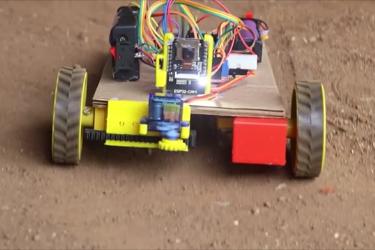

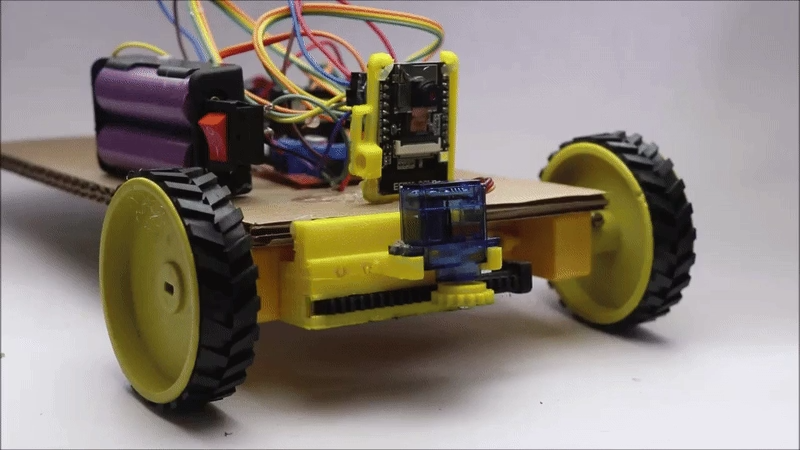

先上實物圖：

一、項目背景

小時候，我總是對遙控車充滿了好奇，但當時的遙控車價格昂貴，功能也相對有限。如今，隨著可編程開發板的普及，制作一個功能強大的機器人車變得既經濟又可行。這個項目的核心是 ESP32-CAM 模塊，它是一款集成了 Wi-Fi 功能的攝像頭模塊，可以通過智能手機進行遠程控制。通過這個項目，我們不僅可以學習到電子電路的搭建，還能掌握如何通過網絡進行設備控制，同時也能發揮你的創造力，為機器人車添加更多有趣的功能。

二、項目所需材料

在開始制作之前，我們需要準備以下材料：

1. ESP32-CAM 模塊：這是整個項目的核心部件，負責處理攝像頭數據和網絡通信。
2. FTDI 編程模塊：用于將代碼上傳到 ESP32-CAM 模塊。
3. L298N 電機驅動模塊：用于控制電機的正反轉，從而驅動車輪。
4. BO 電機和輪子：用于驅動機器人車的移動。
5. 直流電機和輪子：用于后輪的驅動。
6. 跳線：用于連接各個模塊的電路。
7. 面包板電源軌：方便進行電源連接。
8. 熱熔膠：用于固定各個部件。
9. Arduino IDE：用于編寫和上傳代碼。
10. 平頭螺絲刀：用于固定電線。
11. 開關：用于控制電源的開關。
12. 18650 電池：為機器人車提供電源。



三、電路搭建與代碼上傳

（一）電路搭建

1. ESP32-CAM 編程電路：首先，我們需要通過 FTDI 模塊將代碼上傳到 ESP32-CAM 模塊。連接方式如下：
   • FTDI 的 GND 連接到 ESP32-CAM 的 GND。
   • FTDI 的 VCC 連接到 ESP32-CAM 的 5V。
   • FTDI 的 RX 連接到 ESP32-CAM 的 TX。
   • FTDI 的 TX 連接到 ESP32-CAM 的 RX。
   • 用跳線在 ESP32-CAM 的 IO0 和 GND 之間建立一個環路，這一步是為了進入編程模式，上傳完代碼后可以移除。

2. 電機驅動電路：將 L298N 電機驅動模塊與 ESP32-CAM 模塊連接。連接方式如下：
   • L298N 的 ENA 連接到 ESP32-CAM 的 I02。
   • L298N 的 ENB 連接到 ESP32-CAM 的 I02。
   • L298N 的 IN1、IN2、IN3 和 IN4 分別連接到 ESP32-CAM 的 I012、I013、U0T 和 U0R。

3. 電源連接：將電池的正極連接到 L298N 的 12V 引腳，負極連接到 GND。然后將 L298N 的 5V 和 GND 引腳分別連接到 ESP32-CAM 的 Vin 和 GND 引腳。

4. 機械爪伺服電機連接：機械爪的伺服電機的 GND 連接到 ESP32-CAM 的公共 GND，正極連接到一個獨立的 3.7V 電池源，并通過一個單獨的開關進行控制。伺服電機的信號引腳連接到 ESP32-CAM 的 I015 引腳。

（二）代碼上傳

1. 打開 Arduino IDE，復制并粘貼提供的代碼。
2. 在 IDE 中打開板管理器，選擇 AI Thinker 模塊，并選擇正確的端口號。
3. 點擊上傳按鈕，將代碼上傳到 ESP32-CAM 模塊。
4. 上傳完成后，測試電路。打開手機的 Wi-Fi 設置，連接到 ESP32-CAM 創建的 Wi-Fi 網絡。
5. 查看連接設備，找到 ESP32-CAM 的 IP 地址，并在瀏覽器中輸入該地址。
6. 如果一切正常，你應該能夠看到 ESP32-CAM 的攝像頭畫面，并且可以控制攝像頭的閃光燈。


四、底盤制作

為了使機器人車能夠穩定移動，我們需要制作一個合適的底盤。在這個項目中，作者選擇使用硬紙板來制作底盤。雖然使用 MDF 木板會更加堅固，但如果沒有合適的工具來切割和定制木板，硬紙板也是一個不錯的選擇。底盤設計為三輪結構，而不是四輪，這樣可以減少電機的數量，從而降低電源需求和材料成本。后輪由一個直流電機驅動，通過一個軸連接到底盤的中間部分。為了平衡電機的重量，將電池放置在底盤的另一側，并用熱熔膠固定。

五、組件安裝

1. 在底盤中心放置一塊雙面膠帶，將電機驅動器安裝在上面。
2. 使用螺絲刀將電機的電線固定到驅動器的插槽中。
3. 整理所有的跳線，并進行必要的調整。
4. 使用 3D 打印的框架將 ESP32-CAM 模塊安裝在底盤的前端。如果沒有 3D 打印設備，也可以使用熱熔膠直接將攝像頭模塊固定在底盤上。
5. 使用面包板的電源軌來簡化所有組件之間的 GND 連接，并將其安裝在底盤上。


七、機器人車的使用

1. 首先打開機械爪電路，然后打開主電路。
2. 在手機的 Wi-Fi 設置中連接到機器人車創建的 Wi-Fi 網絡。
3. 打開瀏覽器，輸入 IP 地址并刷新頁面。

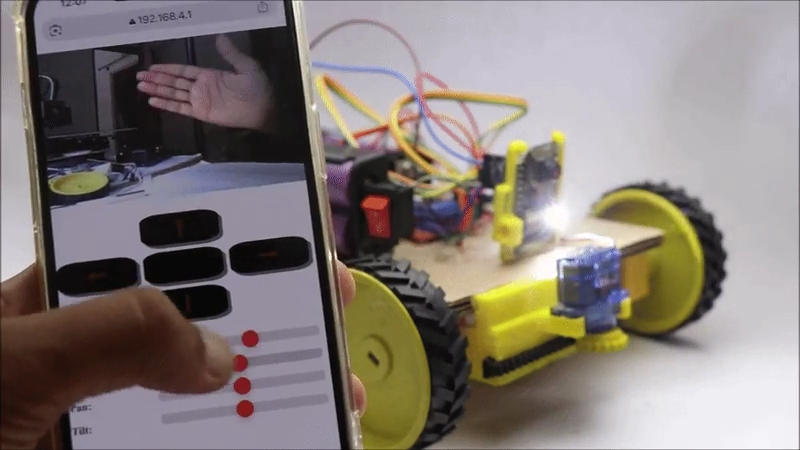

4. 攝像頭將很快激活，你可以在設備上看到實時視頻流。
5. 嘗試通過屏幕上的滑塊控制機器人車的前后左右移動。
6. 機械爪也應該能夠根據屏幕上的滑塊動作進行抓取和釋放。





八、項目拓展與優化

雖然這個項目已經非常有趣，但你可以通過以下方式進一步拓展和優化它：

1. 增加傳感器：添加超聲波傳感器或紅外傳感器，使機器人車能夠避開障礙物。
2. 改進底盤：使用更堅固的材料制作底盤，如 MDF 木板或金屬板。
3. 增加語音控制功能：通過語音識別模塊，使機器人車能夠通過語音指令進行操作。
4. 優化代碼：對代碼進行優化，提高控制的響應速度和穩定性。
5. 增加自主導航功能：通過添加 GPS 模塊和地圖數據，使機器人車能夠自主導航到指定位置。

九、項目總結

通過這個項目，我們不僅學習到了如何搭建電子電路和編寫代碼，還掌握了如何通過 Wi-Fi 進行設備控制。這個機器人車不僅可以用于娛樂，還可以作為一個實用的監控設備。你可以根據自己的需求和創意，對它進行進一步的優化和拓展。希望這個項目能夠激發你的創造力，讓你在電子制作的道路上越走越遠。感謝你的閱讀，希望你能喜歡這個項目！

希望你喜歡這個項目，并在構建過程中找到樂趣！如果你有任何問題或需要幫助，歡迎在評論區交流。

作者：Svan.
