前言
該智能嬰兒監護系統通過硬件、APP、ESP32和云平臺的協同工作，實現對嬰兒環境的全方位監測和狀態判斷。硬件端利用多種傳感器（如光敏電阻、紅外設備、溫濕度傳感器等）自動控制小夜燈、搖床、小風扇等功能，并通過OLED屏幕顯示環境數據。APP端提供環境監控、嬰兒狀態提示、音樂播放、記事本記錄和圖傳功能，支持遠程查看圖像和溫度閾值設定。ESP32端通過IP地址實現圖像傳輸，確保系統穩定聯網和掉線重連。云平臺采用MQTT協議進行設備間通信。系統設計旨在為嬰兒提供舒適的環境和及時的監護，用戶可通過微信公眾號獲取項目清單資料，并聯系博主獲取代碼或技術支持。
一 連線圖
1 原理圖
開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明
（1）燈和機閃爍一下，說明我們已經連接上云平臺，OLED顯示屏中會顯示聯網狀態，若MUC上面的的LED處于閃爍狀態，則說明我們的設備處于正常運行，若LED燈不再閃爍，請按復位鍵將程序手動復位一次
（2）硬件每隔幾秒會向APP傳輸一次數據。
2 PCB效果
關注微信公眾號--星之援工作室 發送關鍵字（項目清單）
可獲取項目清單資料
????
????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）
????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????
3 實物效果
4 APP效果
5 功能概括
（1）硬件端
- 使用光敏電阻進行環境光照強度的檢測，如果紅外監測到有有物體并且光照強度過低時，則開啟小夜燈
- 使用0.96OLED顯示環境數據以及狀態
- 獲取環境溫濕度
- 通過紅外設備進行嬰兒是否處于進食狀態的判斷
- 通過聲音傳感器以及震動傳感器進行判斷，如果檢測到兩者都超過正常閾值，則說明嬰兒已經醒了
- 判斷到嬰兒醒了，則就開啟舵機（搖桿）進行搖床功能
- 可以通過按鍵進行音樂的播報和選曲
- 重量傳感：檢測物品的重量
- 圖傳功能：添加圖傳，可以通過app查看圖像
- 小風扇：當環境溫度過高，自動開啟
- ESP8266自動聯網以及掉線重連服務
長按按鍵一可以進行音樂的選選曲界面，再次長按可退出；
短按按鍵一可以進行音樂選曲的切換；
短按按鍵二可以開啟和暫停播放；
播放音樂后可以自動進行續播；
（2）APP端
- 顯示當前環境數據，以及嬰兒是否再進食的狀態
- 若監測到嬰兒醒了，則就在APP中彈出提示框進行提示
- 可以進行音樂的播報以及選曲
- APP記事本功能 手動記錄嬰兒喝奶時間和次數 （數據庫存儲功能）
- 添加遠程圖傳功能
- 添加溫度閾值下發功能
（3）ESP32端
- APP填寫對應的IP地址，即可查看圖像

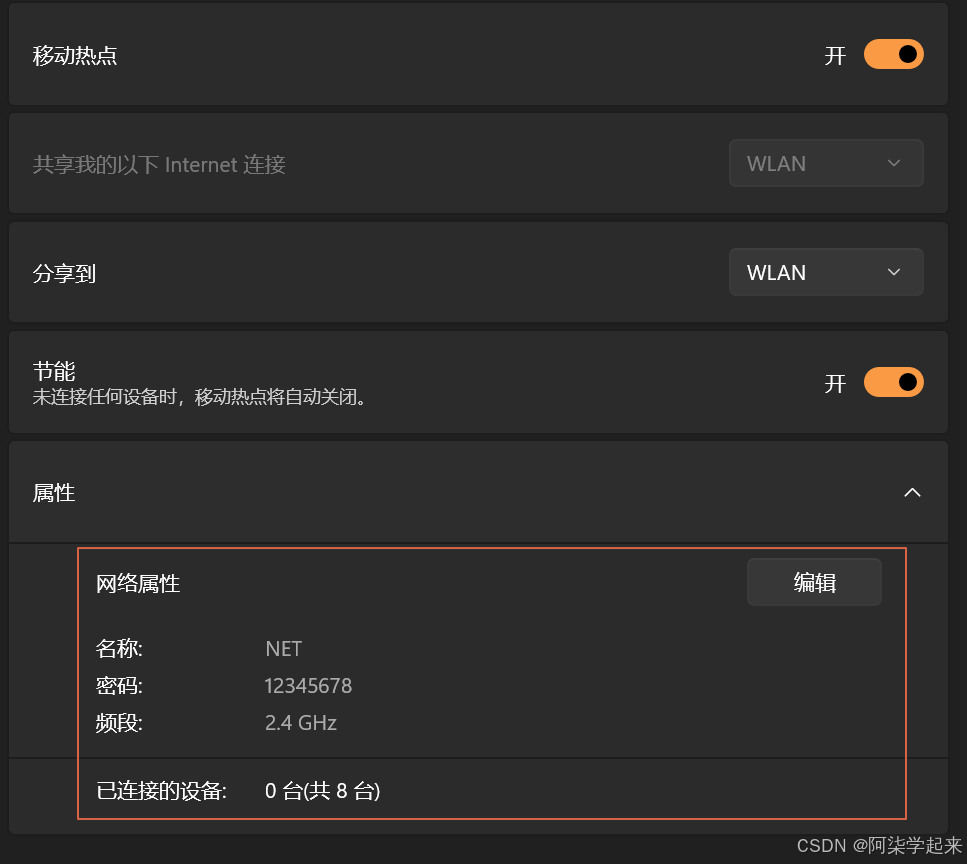

如果手機熱點查看不到IP地址，可以直接使用電腦，電腦先鏈接一個
無線網絡/有線網絡，打開對應的熱點信息，電腦可以直接查看到IP地址
（電腦需要與APP在同一網絡（NET）的環境下哦）
（4）云平臺
只是鏈接各個設備使用，采用MQTT即時通訊；
（5）演示視頻
通過網盤分享的文件：48.1.智能嬰兒床-圖傳.mp4
鏈接: https://pan.baidu.com/s/1Kc37r9B1YtLN3EqMTr0CMA?pwd=XZY0 提取碼: XZY0
--來自百度網盤超級會員v6的分享
二 底層代碼使用方式
1 使用說明
（1）. 使用的時候設備會自動連接WIFI
熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。
（2）. 當設備處于正常狀態的時候，開發板上面的LED會處于閃爍的狀態。
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
2 下載程序
- 先根據原理圖進行連線，連接好以后在做后面的操作
- 打開手機熱點 熱點名字：NET密碼：12345678
- 打開程序（硬件由工作室出的可以忽略下載程序這部分）
三 APP使用方式
- 下載APP
（1）操作方式：
使用Android手機安裝APK進行操控
安裝Android studio導入項目使用模擬器
安裝包鏈接：
百度網盤 請輸入提取碼
安裝教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用說明
打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
四 程序架構及修改（通用）
鏈接：
https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0
提取碼：XZY0
APP參數修改
聯系方式 微信號：13648103287
