20W氮化鎵充電器，采用誠芯微CX75GD080BL+CX7538BS高集成開關電源方案

這是上市公司傳音控股旗下品牌Infinix推出的一款20W雙口氮化鎵充電器，兼容協議豐富，具備PPS電壓檔位，整體兼容性很好，單C口支持最大輸出功率20W，USB-A支持18W QC快充輸出。雙口同插共享5V/3A。充電器雙接口設計，雙快充輸出，可以滿足大部分品牌手機日?？斐湫枨蟆?/p>

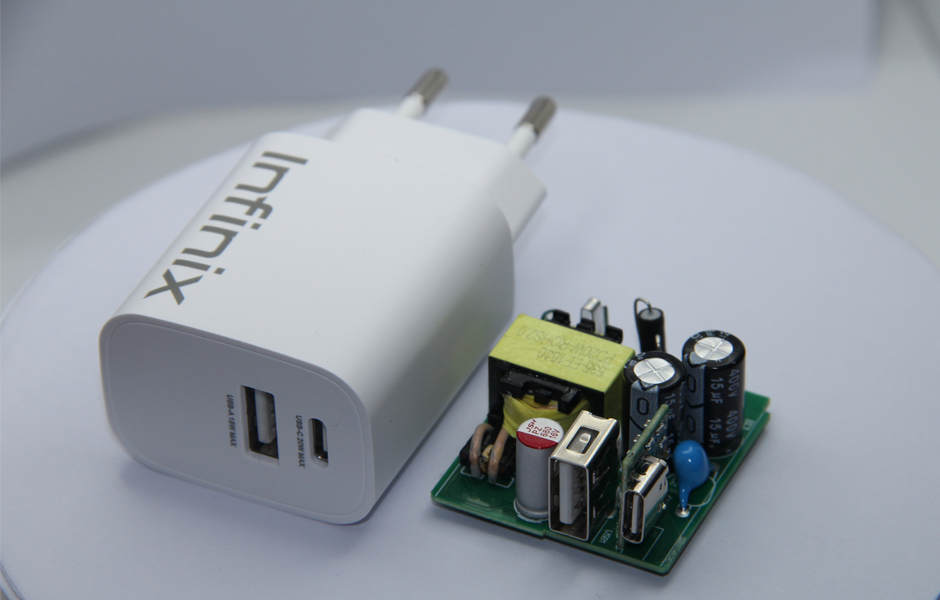

Infinix 20W氮化鎵充電器外觀：

輸入：100-240V~50/60Hz 0.6A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A、12V1.67A

USB-A+USB-C：5V3A

產品通過CCC認證。

使用游標卡尺實測PCBA規格：38*35*18.5mm

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0/4.0、AFC、FCP、SCP、PE2.0、PD3.0多個快充協議。

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

充電器模塊采用大板+小板設計，PCB板正面的元器件十分簡潔，USB-C協議小板、1顆固態電容，后面是變壓器，旁邊有2顆電解電容、1Y電容、1保險絲、1色環電感、1電解電容。

PCB板背面可以看到，初級和次級之間有鏤空開槽，初級側開關電源芯片為CX75GD080BL，次級側是同步整流芯片CX7538BS，電路非常精簡。

通過對充電器PCBA的觀察，Infinix這款20W充電器采用CX75GD080BL+CX7538BS高集成開關電源方案，外圍元件精簡。協議芯片HUSB382用于USB-C和USB-A接口。芯片內置全面的保護功能，讓充電更加安全。

充電器主控芯片采用CX75GD080BL，這是一顆內部集成高壓氮化鎵開關管的高頻高性能準諧振電源芯片，適用于27W內開關電源應用。CX75GD080BL這款芯片的工作頻率高達200KHz，支持全功率范圍準諧振模式運行，輕載支持突發模式提升效率。CX75GD080BL集成VCC供電欠壓/過壓保護，輸入欠壓/過壓保護，輸出過壓保護，F(xiàn)B引腳開路/短路保護，同步整流管短路保護，電流取樣電阻開路/短路保護。芯片采用SOP8L封裝，適用于PD快充和電源適配器應用。

同步整流芯片采用CX7538BS，是一顆高性能同步整流芯片，CX7538BS是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。并且支持 CCM / QR / DCM 等開關電源工作模式應用，其極低導通壓降 產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流 器件的溫度。 CX7538BS芯片內置耐壓60V的 NMOSFET 同步整流開關，且具有極低的內阻，典型RdsON低至12mΩ可提供系統高達4A的應用輸出，芯片通過檢測內置 MOSFET 的源漏電壓來決定其開關狀態，能夠兼容連續模式、非連續和準諧振工作模式的反激轉換器。

得益于內部精簡的快充電源方案設計。初級側誠芯微的主控芯片CX75GD080BL和次級側同步整流控制器CX7538BS均為內置GaN/MOS的高集成芯片設計，從而實現了精簡的外圍元器件和電路，節省PCB板空間，僅用了38*35*18.5mm尺寸的PCB就實現了高效率、高性能的氮化鎵電源布局。Infinix20W 1A1C充電器具有多種插腳可選，本次拆解的為固定美規插腳。充電器為經典的直板造型設計，USB-C口支持20W快充，USB-A口支持18W快充，實測快充協議支持相當全面，對于手機和傳統設備的充電都有很好的兼容性。
