基于STM32的蔬菜大棚溫濕度智能控制系統設計

一、前言

隨著人們對健康和可持續生活方式的關注不斷增加，蔬菜大棚成為了現代農業中的重要組成部分。蔬菜大棚提供了一個受控的環境，使得農民能夠在任何季節種植蔬菜，并根據需要進行調節。為了實現最佳的蔬菜生長和產量，對溫度和濕度等環境條件的精確控制至關重要。

傳統的蔬菜大棚管理通常依賴于人工監測和調節。這種方法存在一些問題，例如人工監測容易出現誤差和延遲，而且對于大規模的蔬菜大棚來說，人工調節工作量巨大。所以開發一種基于智能控制系統的蔬菜大棚溫濕度管理方案變得非常重要。

基于STM32微控制器的蔬菜大棚溫濕度智能控制系統用于解決傳統管理方法的問題，并提供一種自動化的解決方案。該系統利用STM32微控制器的強大計算和控制能力，結合溫濕度傳感器和執行器，實現對蔬菜大棚環境的精確監測和控制。

通過該系統，農民可以實時監測蔬菜大棚內的溫度和濕度，并根據預設的目標范圍自動調節。系統可以自動控制溫室內的加熱器、通風設備和加濕器等設備，以維持最適宜的生長環境條件。項目的目標是提高蔬菜大棚的生產效率和質量，降低能源消耗，并減少人力投入。通過智能控制系統的應用，農民能夠?qū)崿F(xiàn)更加可持續和高效的農業生產，為社會提供更多健康的蔬菜產品。

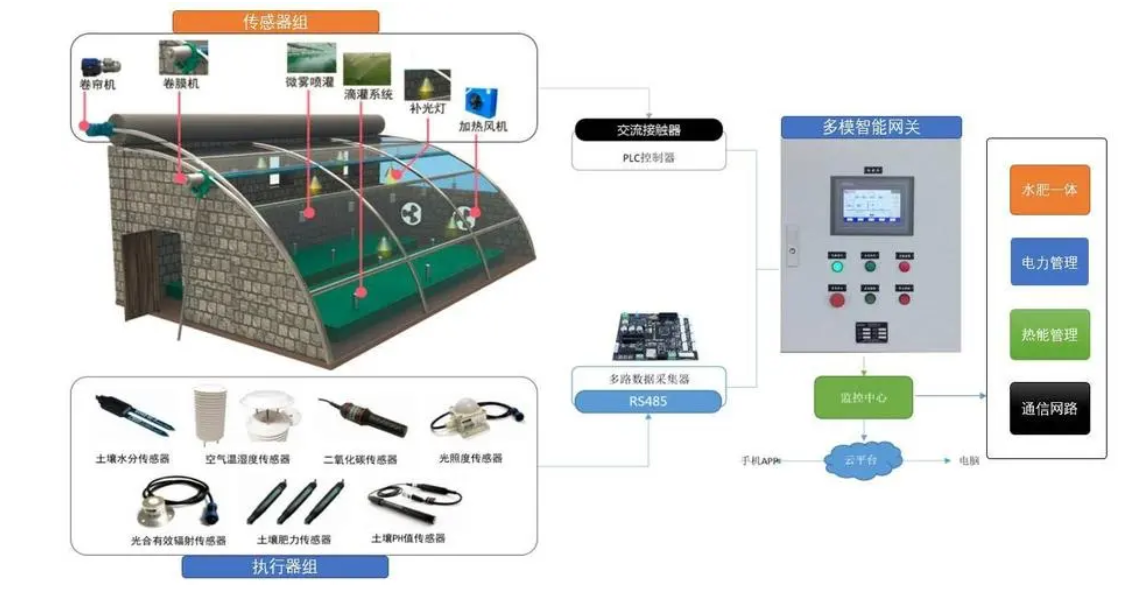

二、系統設計流程

2.1 硬件選型

硬件選型是設計蔬菜大棚溫濕度智能控制系統的重要環節。

【1】主控芯片：STM32F103ZET6 主控芯片使用STM32F103ZET6，它是一款高性能的ARM Cortex-M3內核微控制器，具有豐富的外設資源和強大的處理能力。該芯片可滿足本項目對控制和數據處理的要求。

【2】溫濕度傳感器：DHT11 空氣溫濕度采集選用DHT11傳感器，它采用數字信號輸出，具有簡單、低成本和較好的精度，適合大棚環境的溫濕度監測。

【3】土壤濕度傳感器：土壤濕度傳感器 土壤濕度采集選用土壤濕度傳感器，通過模擬-數字轉換器（ADC）接口采集土壤濕度數據。該傳感器能夠準確測量土壤濕度，為農作物提供合適的灌溉水量。

【4】通風風機：5V小風扇+繼電器 為了實現通風控制，選擇5V小風扇作為通風裝置，并通過繼電器控制其開關狀態。根據溫度數據和設定閾值，通過STM32的GPIO口控制繼電器的高低電平實現通風風扇的啟?？刂?。

【5】照明燈：LED白色燈模塊 為了提供適當?shù)恼彰鳁l件，選擇LED白色燈模塊作為照明裝置。該模塊使用STM32的GPIO口控制其開關狀態，實現燈光的開啟和關閉。

【6】灌溉系統：抽水電機+繼電器 灌溉系統采用抽水電機作為水源，并通過繼電器控制其開啟和關閉。通過單片機控制繼電器的高低電平來控制抽水電機的工作狀態，實現灌溉系統的自動化操作。

【7】顯示模塊：LCD顯示屏 為了方便用戶觀察當前的溫濕度等數據，選用LCD顯示屏進行數據的顯示。通過STM32的數字接口與LCD顯示屏進行通信，將采集到的數據實時顯示在屏幕上。

2.2 軟件設計思路

本項目的代碼設計思路可以分為以下幾個關鍵部分：

【1】初始化設置：首先，需要進行主控芯片的初始化設置，包括引腳配置、時鐘設置等。同時，還需要對LCD顯示屏進行初始化配置，以便后續顯示數據。

【2】傳感器數據采集：使用合適的庫函數或代碼，讀取DHT11傳感器和土壤濕度傳感器的數據。通過適當?shù)慕涌谂c主控芯片進行通信，獲取溫度、濕度和土壤濕度的數值。

【3】數據處理與判斷：根據采集到的溫濕度和土壤濕度數值，進行相應的數據處理和判斷。判斷當前溫度是否超出設定范圍，以及土壤濕度是否低于設定閾值等。

【4】控制執行器：根據數據處理和判斷的結果，控制相應的執行器，如通風風扇、照明燈和灌溉系統。通過設置相應的引腳電平或觸發繼電器，實現執行器的開啟或關閉。

【5】LCD顯示：將采集到的溫濕度和土壤濕度數值通過LCD顯示屏進行顯示，以便用戶實時監測。

【6】用戶交互：通過按鍵輸入或其他方式，實現用戶與系統的交互。設置土壤濕度閾值、調節溫度范圍等。

【7】循環運行：將上述步驟組織成一個循環運行的程序，確保系統能夠持續采集數據、處理判斷和控制執行器的操作。

三、代碼實現

3.1 DHT11溫濕度讀取

讀取DHT11傳感器環境溫濕度并通過串口打印出來。

#include "stm32f10x.h"
#include "stdio.h"

// 定義DHT11數據引腳
#define DHT11_PIN   GPIO_Pin_0
#define DHT11_PORT  GPIOA

// DHT11初始化函數
void DHT11_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置DHT11引腳為推挽輸出
    GPIO_InitStructure.GPIO_Pin = DHT11_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(DHT11_PORT, &GPIO_InitStructure);
}

// 延時函數，單位為微秒
void Delay_us(uint32_t nCount)
{
    uint32_t i;
    for(i=0; i<nCount; i++);
}

// 軟件延時函數，單位為毫秒
void Delay_ms(uint32_t nCount)
{
    uint32_t i;
    for(i=0; i<nCount*1000; i++);
}

// 從DHT11讀取一位數據
uint8_t DHT11_ReadBit(void)
{
    uint8_t retries = 0;

    while(GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_RESET)
    {
        if (retries++ > 100) return 0;
        Delay_us(1);
    }

    Delay_us(40);   // 延時40us

    if (GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_SET)
        retries = 100;  // 超時標識
    else
        retries = 0;

    while(GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_SET)
    {
        if (retries++ > 100) return 0;
        Delay_us(1);
    }

    return 1;
}

// 從DHT11讀取一個字節數據
uint8_t DHT11_ReadByte(void)
{
    uint8_t i, temp = 0;

    for(i=0; i<8; i++)
    {
        temp <<= 1;
        temp |= DHT11_ReadBit();
    }

    return temp;
}

// 讀取DHT11的溫濕度值
uint8_t DHT11_ReadData(uint8_t* temperature, uint8_t* humidity)
{
    uint8_t data[5], checksum;

    // 主機將總線拉低至少18ms
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin = DHT11_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(DHT11_PORT, &GPIO_InitStructure);

    GPIO_ResetBits(DHT11_PORT, DHT11_PIN);
    Delay_ms(20);
    GPIO_SetBits(DHT11_PORT, DHT11_PIN);
    Delay_us(30);

    // 設置為輸入模式
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(DHT11_PORT, &GPIO_InitStructure);

    // 等待 DHT11 響應
    if (GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_RESET)
    {
        while(GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_RESET);
        while(GPIO_ReadInputDataBit(DHT11_PORT, DHT11_PIN) == Bit_SET);

        // 讀取5字節數據
        for(uint8_t i=0; i<5; i++)
            data[i] = DHT11_ReadByte();

        // 讀取校驗和
        checksum = DHT11_ReadByte();

        // 校驗數據
        if((data[0] + data[1] + data[2] + data[3]) != checksum)
            return 0;

        *humidity = data[0];
        *temperature = data[2];

        return 1;
    }
    else
    {
        return 0;
    }
}

// 初始化USART1
void USART1_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能USART1和GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置USART1的引腳
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;  // TX
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;  // RX
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART1
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

// 發送字符到USART1
void USART1_SendChar(char ch)
{
    while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    USART_SendData(USART1, (uint8_t)ch);
}

// 發送字符串到USART1
void USART1_SendString(const char* str)
{
    while(*str)
    {
        USART1_SendChar(*str++);
    }
}

int main(void)
{
    uint8_t temperature, humidity;

    // 初始化DHT11和USART1
    DHT11_Init();
    USART1_Init();

    while(1)
    {
        if (DHT11_ReadData(&temperature, &humidity))
        {
            // 發送溫濕度數據到串口
            char buffer[50];
            sprintf(buffer, "Temperature: %d°C, Humidity: %d%%rn", temperature, humidity);
            USART1_SendString(buffer);
        }

        Delay_ms(2000);  // 2秒鐘讀取一次數據
    }
}

將代碼下載到STM32F103ZET6開發板上，接上DHT11。當成功運行時，環境溫濕度數據會通過USART1串口打印出來。

3.2 讀取土壤濕度值

通過ADC1的通道1采集土壤傳感器的濕度值，打印到串口.

#include "stm32f10x.h"
#include "stdio.h"

// 函數聲明
void ADC_Configuration(void);
void UART_Configuration(void);
void USART1_SendChar(char ch);

int main(void)
{
    // 初始化ADC和串口
    ADC_Configuration();
    UART_Configuration();

    while (1)
    {
        // 啟動ADC轉換
        ADC_SoftwareStartConvCmd(ADC1, ENABLE);

        // 等待轉換完成
        while (!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC));

        // 讀取ADC值
        uint16_t adcValue = ADC_GetConversionValue(ADC1);

        // 將ADC值轉換為濕度百分比
        float humidity = (float)adcValue / 4095 * 100;

        // 將濕度值打印到串口
        char buffer[20];
        sprintf(buffer, "Humidity: %.2f%%rn", humidity);
        for (int i = 0; buffer[i] != '?'; i++)
        {
            USART1_SendChar(buffer[i]);
        }

        // 延時一段時間
        for (int i = 0; i < 1000000; i++);
    }
}

// ADC配置
void ADC_Configuration(void)
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能ADC1和GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置GPIOA.1為模擬輸入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // ADC配置
    ADC_DeInit(ADC1);
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);

    // 配置ADC1的通道1為采樣通道
    ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);

    // 使能ADC1
    ADC_Cmd(ADC1, ENABLE);

    // ADC校準
    ADC_ResetCalibration(ADC1);
    while (ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while (ADC_GetCalibrationStatus(ADC1));
}

// 串口配置
void UART_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能USART1和GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置USART1引腳
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // USART配置
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

// 發送字符到USART1
void USART1_SendChar(char ch)
{
    USART_SendData(USART1, (uint8_t)ch);
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

以上代碼使用STM32的標準庫函數進行配置和操作。在ADC_Configuration函數中進行ADC的初始化配置，包括GPIO引腳配置、ADC時鐘使能、通道配置等。
在UART_Configuration函數中進行串口USART1的初始化配置，包括GPIO引腳配置、波特率設置等。

在主函數中，進入一個無限循環。在循環中，啟動ADC轉換，并等待轉換完成。
通過ADC_GetConversionValue函數讀取ADC轉換結果，將其轉換為濕度百分比。
使用sprintf函數將濕度值格式化為字符串，并使用USART1_SendChar函數將字符串逐個字符發送到USART1串口。
通過延時函數進行一段時間的延時，以控制打印速率。

3.3 大棚補光燈控制

以下是使用STM32F103ZET6讀取BH1750光照傳感器輸出的光照強度，并根據閾值控制LED補光燈燈開關實現代碼：

#include "stm32f10x.h"
#include "i2c.h"
#include "delay.h"

#define BH1750_ADDRESS 0x23

void BH1750_Init()
{
    // 初始化I2C總線
    I2C_Init();
}

void BH1750_Start()
{
    // 啟動BH1750測量
    uint8_t cmd = 0x01; // 單次高分辨率模式
    I2C_Start();
    I2C_SendByte(BH1750_ADDRESS);
    I2C_WaitAck();
    I2C_SendByte(cmd);
    I2C_WaitAck();
    I2C_Stop();
}

uint16_t BH1750_Read()
{
    // 讀取BH1750測量結果
    uint16_t lux;
    I2C_Start();
    I2C_SendByte(BH1750_ADDRESS + 1); // 發送讀命令
    I2C_WaitAck();
    lux = I2C_ReceiveByte() << 8; // 讀取高字節
    I2C_Ack();
    lux |= I2C_ReceiveByte(); // 讀取低字節
    I2C_NAck();
    I2C_Stop();
    return lux;
}

void LED_Control(uint8_t state)
{
    // 控制LED照明燈開關
    if (state)
        GPIO_SetBits(GPIOA, GPIO_Pin_8); // 打開LED
    else
        GPIO_ResetBits(GPIOA, GPIO_Pin_8); // 關閉LED
}

int main(void)
{
    // 初始化GPIO口
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 初始化BH1750傳感器
    BH1750_Init();

    while (1)
    {
        // 啟動測量
        BH1750_Start();

        // 延時等待測量完成
        DelayMs(200);

        // 讀取光照強度
        uint16_t lux = BH1750_Read();

        // 判斷閾值并控制LED
        if (lux > 1000)
            LED_Control(1); // 光照強度高于閾值，打開LED
        else
            LED_Control(0); // 光照強度低于閾值，關閉LED
    }
}

代碼中初始化I2C總線和BH1750傳感器，通過BH1750_Init()函數實現。在主循環中，啟動測量延時等待測量完成。使用BH1750_Read()函數讀取測量結果，即光照強度。根據閾值判斷光照強度是否高于設定值，通過LED_Control()函數控制LED的開關狀態。

四、總結

本項目基于STM32微控制器實現了一個蔬菜大棚溫濕度智能控制系統。系統的主控芯片采用了STM32F103ZET6，用于控制和協調各個硬件模塊的工作。系統包括空氣溫濕度采集模塊（DHT11）、土壤濕度采集模塊（ADC接口）、通風風機（5V小風扇+繼電器控制）、照明燈（LED白色燈模塊）、灌溉系統（抽水電機+繼電器控制）以及LCD顯示屏。

系統的功能包括溫濕度的實時監測、土壤濕度的檢測、通風風扇的自動控制、灌溉系統的自動控制和數據的顯示。通過按鍵設置土壤濕度閾值，實現自動澆水功能，當土壤濕度低于閾值時，系統自動開啟灌溉系統進行澆水。同時，根據設定的溫度閾值，系統自動控制通風風扇進行降溫。

蔬菜大棚溫濕度智能控制系統利用STM32微控制器和各種傳感器實現了對環境參數的監測和控制，提高了蔬菜大棚的自動化程度和生產效率。同時，通過自動控制灌溉和通風系統，能夠更好地滿足蔬菜生長的需求，提高農作物的產量和質量。
