晨控CK-FR08與西門子PLC配置Profinet通訊連接操作手冊

晨控CK-FR08系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-FR08產品的Profinet通訊協議與西門子PLC進行通訊配置說明。

0、準備階段

l?RFID讀卡器配置軟件：RFID_TOOL

l?編程軟件：博圖V14

l?RFID讀寫器：CK-FR08-E02

l?PLC：西門子系列PLC

l?通訊協議：Profinet

l?連接方式：以太網

配置設置：
1、連接設備

打開配置軟件，搜索設備后，

選擇設備連接

2、設置映射內存

在配置中設置映射內存128

點擊保存，斷電重啟讀卡器配置完成

通訊設置

• 安裝GSD文件

打開博途 -> 選項 -> 管理通用站描述文件GSD

選擇GSD文件點擊安裝

• 創建工程
• 打開軟件 -> 創建工程 -> 添加新設備（PLC） -> 設備和網絡管理 -> 找到“CkenKong Reader Device” -> 左擊“CK RE/PNS V4.4.0.X”拉到左側

• 雙擊“ckreaderrepns1”修改名字為“ckreaderrepns1”如果有多個讀卡器修改為“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意組態名稱不能有中文、符號）

• 右擊——分配設備名稱

• 依次分配每個設備名稱

注：讀卡器不能連接，連接后會搜索不到

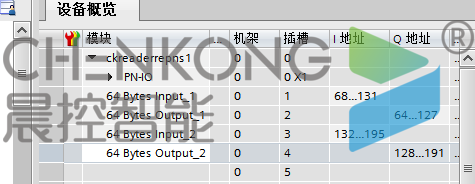

• 配置映射內存（例子是配置128字節）

128字節

16字節

32字節

64字節

• 下載程序到PLC，讀卡器連接成功亮綠燈。

3、功能塊使用說明

• 寫操作例子

1先將數據寫入寫數據塊中

2觸發寫入操作

3等待操作完成置位，即數據寫入到標簽完成

（3）讀操作例子

1觸發讀取操作

2等待讀取操作完成

3讀取完成后在讀數據塊中取讀取到的數據
