（一）智能網聯應用場景
隨著以C-V2X為主體的通信技術發展，近年來在智能交通和智能網聯汽車領域，為了提高駕駛安全性、交通效率以及提升用戶體驗，汽車與汽車、汽車與行人、汽車與交通設施均被互相連接，形成車、行人以及基礎設施互聯的應用場景。以汽車行駛安全、交通效率提升和信息服務為主要應用場景的智能網聯汽車以及車路協同系統成為這種趨勢中的焦點。
1．C-V2X應用場景
中國基本完成了C-V2X相關總體架構、空中接口、網絡層與消息層、多接入邊緣計算、安全等相關技術標準和測試規范的立項研究和制定工作。在C-V2X場景方面，已完成和在研的主要有以下5個相關標準，可作為國內車聯網場景分析的部分依據。
標準1：T/CSAE 53-2020_合作式智能運輸系統車用通信系統應用層及應用數據交互標準（第一階段）
標準2:T/CSAE 157-2020_合作式智能運輸系統車用通信系統應用層及應用數據交互標準（第二階段）
標準3：CCSA_增強的V2X業務應用層交互數據要求(征求意見)
標準4：T/CSAE158-2020_基于車路協同的高等級自動駕駛應用層數據交互內容
標準5：營運車輛車路交互信息集--場景部分
國內C-V2X標準場景表如表1所示 。
表1 ?國內C-V2X標準場景表
2．典型C-V2X應用場景
結合中國現有的特色交通狀況及技術發展現狀，同時考慮到部分應用場景存在的交叉，整體篩選出如下典型C-V2X應用場景：
（1）交叉路口碰撞預警
能對駛向交叉路口的主車駕駛員與側向車輛存在碰撞危險進行預警。
（2）闖紅燈預警
當主車經過信號控制的交叉口時，對駕駛員不按信號燈規定或指示行駛進行預警。
（3）左轉輔助
主車在交叉路口左轉，與對向駛來的遠車存在碰撞危險時，對主車駕駛員進行預警。
（4）逆向超車預警
主車借用逆向車道超車時，與該車道的前車存在碰撞危險，對主車駕駛員進行預警。
（5）盲區預警/變道預警
當相鄰車道上有同向行駛的遠車出現在主車盲區時，對主車駕駛員進行提醒；或當主車準備實施變道操作時（例如激活轉向燈等），相鄰車道上有同向行駛的遠車處于或即將進入主車盲區，對主車駕駛員進行預警。
（6）異常車輛提醒
遠車在行駛中，打開故障報警燈并且主車接收遠車的廣播消息中含有“故障報警燈開啟”的信息，或主車根據遠車廣播的消息，判斷遠車的車速為靜止或慢速（顯著低于周圍其他車輛），識別其屬于異常車輛，若可能影響主車行駛路線時，對主車駕駛員進行預警。
（7）車輛失控預警
當遠車有制動防抱死系統、車身穩定性系統、牽引力控制系統、車道偏移預警系統功能觸發并且對外廣播狀態信息，若主車根據接收的消息識別出該車屬于車輛失控，且可能影響自身行駛路線時，對主車駕駛員進行提醒。
（8）前向碰撞預警
主車在行駛過程中，與前方車輛存在碰撞危險，對主車駕駛員進行預警。
（9）緊急制動預警
遠車在主車前方行駛，遠車進行緊急制動并對外廣播信息，主車根據消息進行判斷，若遠車事件與主車相關，則對主車駕駛員進行預警。
（10）限速預警
主車行駛過程中，超出限定的速度，對主車駕駛員進行預警。
（11）道路危險狀況提醒
主車行駛到潛在危險狀況（如橋下存在較深積水、路面有深坑、道路濕滑、前方急轉彎等）路段，存在發生事故風險，對主車駕駛員進行預警。
（12）道路施工提醒
類似道路危險狀況。
（13）天氣提醒
類似道路危險狀況。
（14）協同式感知/感知數據共享
裝載通信系統的車輛以及路側設備通過自身搭載的感知設備（攝像頭、雷達等傳感器）獲取到周圍其他交通參與者（包括但不限于車輛、行人、騎行者等目標物）或道路異常狀況信息并對外發送，如道路交通事件、車輛異常行為（超速、駛離車道、逆行、非常規行駛和異常靜止等）、道路障礙物（如落石、遺撒物、枯枝等）及路面狀況（如積水、結冰等）等信息，周圍其他車輛根據接收到的狀況信息提前獲取不在感知范圍內的交通參與者或道路異常狀況，用于輔助自身做出正確的駕駛決策。
（15）協作式交叉口通行
裝備通信系統的車輛和路側設備進行協作，路側設備根據車輛發送的行駛信息、目標交叉路口的信號燈信息、其他車輛上報的行駛信息，以及路側感知信息，生成通行調度信息并發送給車輛，調度車輛安全通過交叉口。
（16）協作式變道
裝備通信系統的車輛在行駛過程中需要變道并將行駛意圖發送給相關車道（本車道和目標車道）的其他相關車輛或路側設備，相關車輛根據接收到行駛意圖信息或路側設備的調度信息，調整自身駕駛行為，使得車輛能夠安全完成變道或延遲變道。
（17）協作式車輛匯入
在高速公路或快速道路入口匝道處，路側單元獲取周圍車輛運行信息和行駛意圖并發送車輛引導信息，協調匝道和主路匯入車道車輛，引導匝道車輛安全、高效的匯入主路。
（18）弱勢交通參與者碰撞預警
主車行駛中，弱勢交通參與者（包括行人、自行車、電動自行車等）存在碰撞危險，對主車駕駛員進行預警，也可對弱勢交通參與者進行預警。
（二）智能網聯應用實踐
1．“四跨”活動簡介
車聯網C-V2X“四跨”先導應用實踐活動是IMT-2020（5G）推進組C-V2X工作組、中國智能網聯汽車產業創新聯盟等行業相關單位共同發起的技術驗證和應用示范活動，旨在解決不同品牌不同型號C-V2X車輛間的互聯互通問題，推進企業優化C-V2X產品性能功能，推動跨地域車聯網路側設施提供一致服務。C-V2X“四跨”即實現芯片模組、終端設備、整車應用、云控平臺以及通信安全等多個層面互聯互通。
自2018年以來，C-V2X“四跨”連續五年分別在上海、蘇州、北京、無錫、柳州等地開展，2018-2020年，實踐活動主要聚焦一階段安全、效率、信息服務三大類典型應用場景開展技術驗證；2021-2022年，逐步探索開展二階段面向協同控制和自動駕駛類場景驗證。歷經五年，信息服務和效率類應用快速推廣。長沙、無錫、襄陽、廣州等地部署面向城市道路的紅綠燈狀態提醒、綠波通行等應用規?；?。福特（中國）、奧迪（中國）等發布支持紅綠燈信息推送、綠燈起步提醒等應用的量產車型。
2．“四跨”測試驗證內容
C-V2X“四跨”測試驗證活動搭建了“實驗室-封閉場地-開放道路”三級測試環境，分別開展通信終端級協議互聯互通和通信性能測試、整車級封閉場地應用測試、整車級開放道路應用測試。
（1）實驗室測試內容
實驗室測試內容包括射頻協議一致性測試、上層協議一致性和互聯互通測試以及大規模通信性能測試等。
a）射頻協議一致性測試

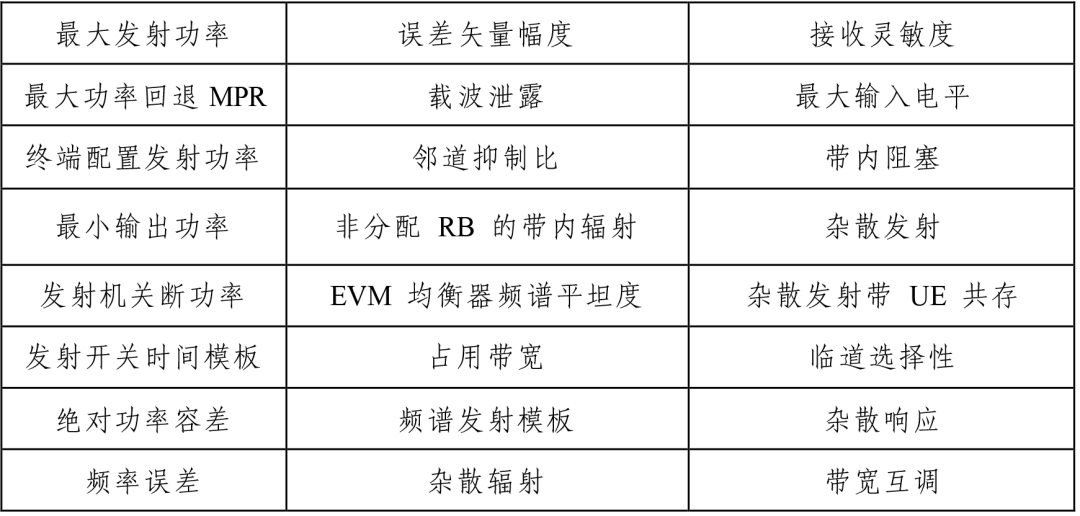

中國信息通信研究院依據第三代合作計劃和中國通信標準化協會規定的C-V2X物理層標準開展測試，測試內容如表2所示，為活動參與終端設備提供發射機、接收機射頻標準符合性及抗干擾測試，助力C-V2X終端和模組廠商發現射頻相關問題，提升C-V2X產品射頻性能。
表2 射頻協議一致性測試內容
射頻協議一致性測試主要參考標準如下：3GPP TS36.521-1無線電收發一致性測試、TS36.508用戶設備的通用測試環境一致性測試、TS36.101-1終端設備的收發一致性測試、YD/T3848-2021基于LTE的車聯網無線通信技術 支持直連通信的車載終端設備測試方法、YD/T3847-2021基于LTE的車聯網無線通信技術 支持直連通信的路側設備測試方法。
b）上層協議一致性和互聯互通測試
上層協議一致性和互聯互通測試依據國內LTE-V2X消息層（一階段&二階段）、網絡層、安全層標準開展，支持發現不同廠商C-V2X車載終端和路側設備的標準符合性和互聯互通問題，協調解決不同廠商設備互聯互通問題。其中，網絡層協議測試包括待測件發送專用消息（Dedicated Short Message，DSM）、被測實體（Device Under Test，DUT）解析DSM消息；應用注冊測試、管理信息庫（Management InformationBase，MIB）維護測試。安全層協議測試包括待測件簽發安全協議數據單元（Secured Protocol Data Unit，SPDU）、待測件驗簽SPDU、安全消息驗證測試。消息層協議測試包括一階段輔助駕駛基礎場景車輛基本安全消息（Basic Safety Message，BSM）測試、地圖消息（Map，MAP）測試、信號燈消息（Signal Phaseand Timing Message，SPAT）測試、路側交通消息（Road Side Information，RSI）測試、路側單元消息（Road Side Message，RSM）測試，以及二階段協作式駕駛增強場景中車輛意圖及請求消息（Vehicle Intention And Request，VIR）測試、路側協調消息（Road Side Coordination，RSC）測試、感知數據共享消息（Sensor Sharing Message，SSM）測試。
c）大規模通信性能測試
實驗室大規模通信測試是指在實驗室環境下，利用綜測儀模擬周圍多車搭載C-V2X設備工作的真實物理信號環境，結合其他測試儀表，對被測C-V2X設備消息收發情況進行測試統計，分析被測設備收和發送性能，助力企業檢驗產品在面臨交通擁堵極端情況下的持續可靠穩定運行能力。
目前大規模通信性能測試支持自定義背景車數量和背景消息類型，支持構建200車以上的嚴苛通信環境（即測試環境支持每秒發出2000條以上的車輛基礎安全消息BSM）。大規模測試內容如表3所示。
表3 大規模測試內容
（2）封閉場地測試驗證內容
a）封閉場地大規模通信性能測試
封閉場地大規模測試主要是指通過在封閉場地內部構建大規模背景車環境，一方面，測試被測單元與背景車、路側設備，以及被測單元在多種車輛駕駛場景下的通信性能，重點統計丟包率、時延等技術指標；另一方面，測試被測單元車車、車路通信的典型場景觸發情況。通過兩方面的測試，驗證被測單元在大規模環境下的通信性能與應用功能穩定觸發能力。
b）封閉場地應用場景調試
封閉場地應用場景調試主要是在實驗室上層協議一致性和互聯互通測試的基礎上，在封閉場地內搭建小型測試驗證環境，供活動參與企業驗證各字段填充的準確性，以及驗證各應用場景是否正常觸發。封閉場地應用場景調試主要為保障開放道路測試與演示場景的順利開展，保障企業車輛和人員開放道路行駛安全。
（3）開放道路測試驗證內容
a）一階段輔助駕駛基礎場景
在開放道路環境下，開展實車一階段輔助駕駛基礎場景測試驗證，包括車車通信的前向碰撞預警、左右側盲區預警/變道輔助、緊急車輛提醒、故障車輛預警等，車路通信的紅綠燈信息推送、綠波車速引導、闖紅燈預警、弱勢交通參與者碰撞預警、限速提醒、前方學校提醒、前方人行橫道提醒、前方施工、注意合流提醒、游樂場提示、道路禁停提醒、事故多發提醒、減速讓行等場景。
b）二階段協作式駕駛增強場景
在開放道路環境下，開展實車二階段協作式駕駛增強場景測試驗證，包括車車通信協作式變道，車路通信感知數據共享、協作式變道、協作式匯入、車道預留、協作式優先車輛通行等。
c）前瞻新型應用場景
C-V2X新型應用場景測試內容主要是指在車車/車路兩側實現互聯互通，車路兩側感知、協作能力不斷提升的情況下，開展面向智能化網聯化融合以及車聯網商用閉環場景的前瞻技術測試驗證，例如基于純路端感知的L4級無人駕駛應用場景、基于ADAS+V2X融合的協作式自適應巡航、車聯網數字貨幣等。
3．“四跨”活動成效
2022年C-V2X“四跨”見證了C-V2X產業發展取得的階段性成效。一是車聯網C-V2X標準體系不斷完善，包括接入層、網絡層、消息層、安全層等技術標準現階段已基本能夠支撐先導性產業應用。二是實車應用場景分階段走向成熟，車聯網一階段輔助駕駛基礎場景具備量產能力，二階段協作式駕駛增強場景及新型應用場景持續驗證，前瞻性應用場景不斷探索。三是車聯網C-V2X身份認證和安全信任體系基本建立，依托工業和信息化部車聯網安全信任根管理平臺實現跨企業、跨地區互信互任互通范圍逐步擴大。四是車聯網路側基礎設施服務日臻完善，路側信息提示內容不斷豐富，路側感知精度不斷提升。
（三）智能網聯發展趨勢
2024年1月，工信部、公安部、自然資源部、住建部、交通運輸部聯合發布《關于開展智能網聯汽車“車路云一體化”應用試點工作的通知》，宣布將從2024年至2026年開展“車路云一體化”應用試點，明確推動建成一批架構相同、標準統一、業務互通、安全可靠的城市級應用試點項目，具體包括九方面內容。
（1）建設智能化路側基礎設施。實現試點區域5G通信網絡全覆蓋，部署LTE-V2X直連通信路側單元（RSU）等在內的C-V2X基礎設施。開展交通信號機和交通標志標識等聯網改造，實現聯網率90%以上。重點路口和路段同步部署路側感知設備和邊緣計算系統（MEC），實現與城市級平臺互聯互通，探索建立多桿合一、多感合一等發展模式。
（2）提升車載終端裝配率。分類施策逐步提升車端聯網率，試點運行車輛100%安裝C-V2X車載終端和車輛數字身份證書載體；鼓勵對城市公交車、公務車、出租車等公共領域存量車進行C-V2X車載終端搭載改造，新車車載終端搭載率達50%；鼓勵試點城市內新銷售具備L2級及以上自動駕駛功能的量產車輛搭載C-V2X車載終端；支持車載終端與城市級平臺互聯互通。
（3）建立城市級服務管理平臺。建設邊緣云、區域云兩級云控基礎平臺，具備向車輛提供融合感知、協同決策規劃與控制的能力，并能夠與車端設備、路側設備、邊緣計算系統、交通安全綜合服務管理平臺、交通信息管理公共服務平臺、城市信息模型（CIM）平臺等實現安全接入和數據聯通。建設或復用城市智能網聯汽車安全監測平臺，對試點車輛運行安全狀態進行實時監測，配合相關管理部門開展交通違法處理、事故調查、責任認定、原因分析等工作。
（4）開展規?；痉稇?。鼓勵在限定區域內開展智慧公交、智慧乘用車、自動泊車、城市物流、自動配送等多場景（任選一種或幾種）應用試點。選取部分公交線路（含BRT），實現全線交通設施聯網識別和自動駕駛模式運行；部署不少于200輛的智慧乘用車試點，部分可實現無人化示范運行；完成不少于10個停車場的智能化改造，每個停車場不少于30個車位支持自動泊車功能；部署不少于50輛的城市物流配送車試點，部分實現特定場景下自動化示范運行；部署不少于200輛的低速無人車試點，實現車路協同自動駕駛功能的示范應用。
（5）探索高精度地圖安全應用。鼓勵開展北斗高精度位置導航服務。開展高精度地圖應用、眾源采集及更新、高精度位置導航應用等先行先試和應用試點。構建高精度地圖在“車路云一體化”場景中的地理信息安全防控技術體系。
（6）完善標準及測試評價體系。推動跨行業跨區域聯合標準研究，建設完善智能網聯汽車“車路云一體化”以及智能交通、車輛智能管理、基礎地圖等標準體系，支撐智能化路側基礎設施、云控基礎平臺建設，以及相應的高精度地圖應用試點和道路環境標準化認定。構建“車路云一體化”場景數據庫，研制數字身份、信息交互等相關技術標準，提升智能網聯汽車的模擬仿真、封閉場地、實際道路等測試驗證能力，推動形成相應的測試評價體系。
（7）建設跨域身份互認體系。健全C-V2X直連通信身份認證基礎設施，建立路側設備和車輛接入網絡的認證機制，對C-V2X直連通信設備進行數字證書管理。建立基于可信任根證書列表的跨域互信互認機制以及跨部門數字證書互認體系，支持跨車型、跨城市互聯互認互通。
（8）提升道路交通安全保障能力。確保自動駕駛系統激活狀態下，遵守道路交通相關法律法規，支撐道路交通組織安全監管工作。健全安全員、平臺安全監控人員等運行安全保障人員培訓、考核及管理制度，具備車輛運行安全以及智能交通設施相關風險防控、隱患排查、應急處置等事前、事中、事后全流程保障能力。建立交通違法、交通事故、安全員異常干預等安全事件研判機制，及時上報安全事件原因及隱患消除對策，并編寫月度報告以存檔備查。
（9）探索新模式新業態。明確“車路云一體化”試點的商業化運營主體，探索基礎設施投資、建設和運營模式，支持新型商業模式探索。在保障數據安全的前提下，鼓勵數據要素流通與數據應用，推進跨地區數據共建共享共用。
