全新PXI與PXIe仿真模塊支持高達130,000轉/分鐘的旋轉速度，滿足新一代伺服系統測試需求 2025年5月6日，英國克拉克頓海濱 —— 模塊化信號切換與仿真解決方案全球領先供應商 Pickering Interfaces 宣布，旗下廣受歡迎的PXI（41-670）與PXIe（43-670）系列LVDT、RVDT及旋轉變壓器仿真模塊現已全面升級，支持高達130,000轉/分鐘的高速旋轉變壓器仿真，旨在滿足航空航天、汽車及國防等關鍵行業對高性能伺服系統測試日益增長的需求。
隨著現代控制系統對高速旋轉變壓器的依賴日益增強，尤其是在激勵頻率高達80 kHz的應用中，更高速度的旋轉變壓器仿真正變得至關重要。該類旋轉變壓器可顯著提升信號帶寬、降低噪聲干擾、并增強系統的動態響應。傳統低速仿真手段往往難以真實還原實際工作場景，進而可能遺漏嵌入式軟件中的潛在缺陷。
此次升級的模塊可靈活支持多極對旋轉變壓器仿真。例如，當仿真一個四極對旋轉變壓器以20,000 RPM轉速運行時，電氣周期將達到80,000 RPM，對信號精度提出更高要求。
“我們摒棄了對FPGA仿真的依賴，轉而采用真實的板載變壓器技術。” Pickering Interfaces仿真產品經理 Stephen Jenkins 表示， “這使我們的模塊能夠輸出真正的模擬信號，實現高分辨率角度仿真，即使在極端高速下也能保證精確與可靠?！?/p>

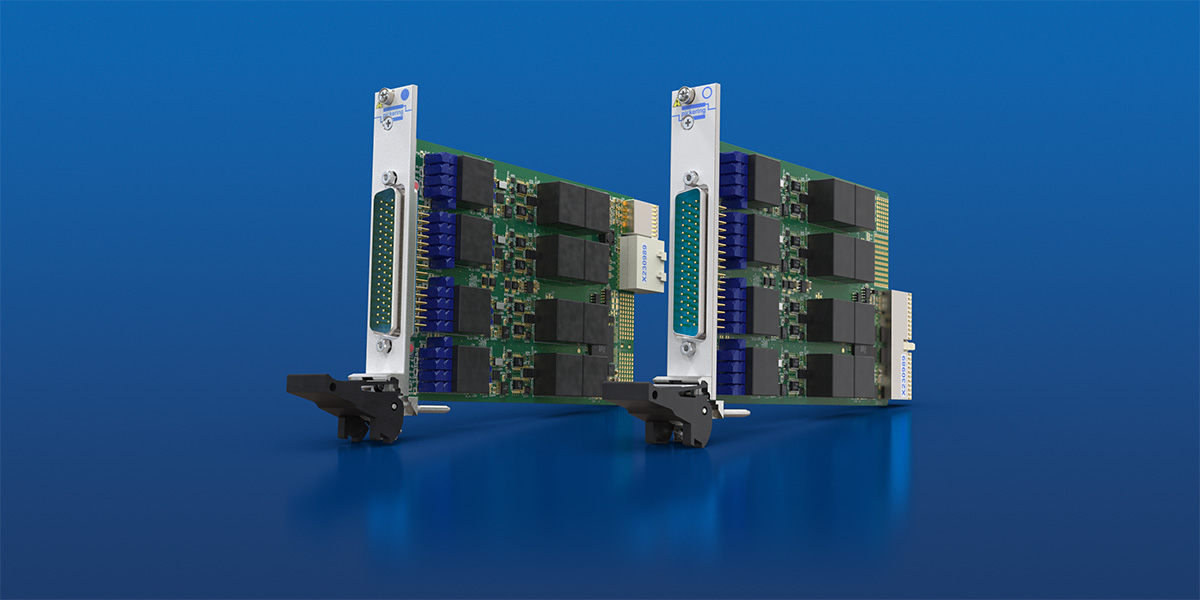

升級后的PXI（41-670）與PXIe（43-670）系列模塊可廣泛應用于線性（LVDT）與旋轉（RVDT）類型的可變差動變壓器（VDT），同時支持高達130,000 RPM的高速旋轉變壓器仿真。產品提供兩種配置：雙通道（41/43-670-303）和四通道（41/43-670-301），每個通道可仿真一個5線或6線VDT/旋轉變壓器，或兩個共用激勵信號的4線設備。單個模塊最多可同時仿真四個5/6線或八個4線旋轉變壓器通道。
此外，PXI平臺的高通道密度設計大幅節省測試系統空間，使多通道旋轉變壓器測試在緊湊結構中得以實現。模塊內建繼電器可對各通道輸入輸出實施開路/短路故障注入，降低對外部開關設備的依賴。同時，用戶可編程的相位延遲功能還可用于仿真傳感器或電纜的缺陷，通過人為偏移信號以增強系統魯棒性驗證。
Pickering Interfaces始終承諾為所有產品提供三年標準質保與長期支持服務。
