立體視覺是一種強大的成像技術,通過使用兩臺或多臺相機以略微不同的角度拍攝,模擬人類通過雙眼感知深度的方式,從而捕捉環境的三維結構。這項技術能夠提供全視野的高密度三維測量,并在非結構化和動態環境中表現出色,特別適用于工業機器人應用。
從料箱撿取到自主導航,立體視覺使得各種機器人應用成為可能。然而,在實時應用場景中部署立體視覺系統時,常常面臨以下幾個挑戰:
智能解決方案:結合軟件效率與硬件性能
為應對這些挑戰,必須通過優化算法與專用硬件的結合來提供解決方案。在深度估計方面,像半全局匹配(SGM)這樣的算法,在速度和精度之間提供了良好的平衡。同時,深度學習技術可以進一步優化視差圖,提升深度精度,特別是在紋理較少或被遮擋的區域。
立體圖像中的噪聲是另一個常見問題。噪聲通常由光照條件或鏡頭偽影引起,但可以通過邊緣保持濾波器(如雙邊濾波器或引導濾波器)來最小化。這些濾波器在去除噪聲的同時,能夠保留重要的結構細節,這對于高精度機器人任務至關重要。
然而,即使使用優越的軟件,也需要強大的硬件支持才能發揮出色效能。這時,像Bumblebee X這樣的機載處理立體相機就顯得尤為重要。它通過在設備上直接處理計算密集型任務(如立體匹配、圖像校正和視差計算),將主機器人處理器的負載卸載,從而釋放出更多系統資源用于AI決策、運動規劃或傳感器融合,使機器人運行更加高效、智能。
高分辨率立體相機在實時系統中的計算負載管理
平衡實時響應與有限計算能力,尤其是在高精度應用(如外科導航)中,一直是機器人技術面臨的重要挑戰。高效處理傳感器數據至關重要?,F(xiàn)代立體相機通過提供預處理的深度圖,顯著減少了帶寬需求,并簡化了系統集成,避免了將原始圖像數據傳輸給系統。
盡管GPU在并行計算中表現出色且被廣泛應用,但立體匹配是一項計算密集型任務,尤其是在其他AI或控制任務并行執行時,容易迅速消耗大量GPU資源。在這種情況下,基于FPGA的處理方式提供了顯著的優勢。通過將視覺處理任務卸載到專用的FPGA平臺,像Bumblebee X這樣的系統能夠優化計算負載,從而實現更平穩、更快速和更高效的運行,特別是在資源受限的嵌入式環境中。
應對惡劣和不可預測環境中的挑戰
戶外和工業環境對立體視覺系統提出了巨大的挑戰。強烈陽光、深陰影、霧霾和雨水等因素會導致圖像質量下降,并影響深度精度。與此相對,主動傳感器(如結構光或飛行時間(ToF)相機)在這些環境中往往難以達到理想的效果,因為它們對環境光干擾極為敏感。

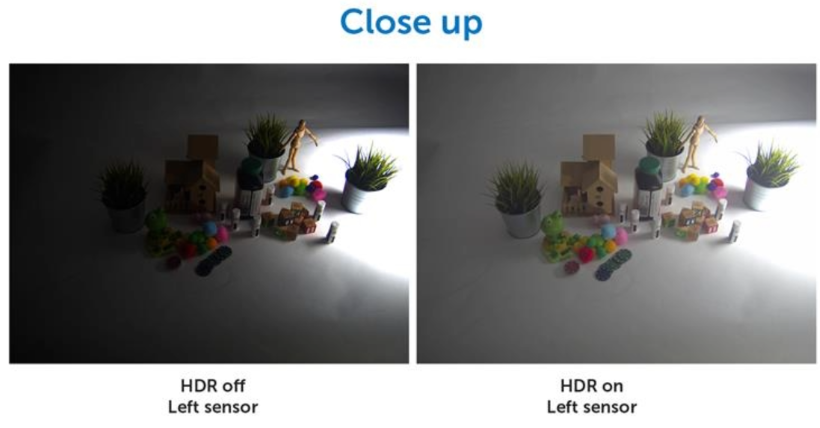

相比之下,依賴自然圖像對比的被動立體系統在這些環境中表現得更為穩定,因此在光照變化較大的情況下具有更強的魯棒性。結合高動態范圍(HDR)成像技術,立體相機能夠在不同亮度級別之間捕捉豐富的細節,從而在高光和陰影區域都保留關鍵信息。
對于需要進一步提升圖像清晰度的場景,基于深度學習的去噪技術也可以改善深度圖質量。然而,這些方法計算量大,并且需要經過精心準備的訓練數據才能達到出色的效果。
盡管如此,在不同的應用場景中,并不存在一種“完美”的深度感知解決方案。每個應用場景,無論是自主導航、物體追蹤,還是高精度的抓取和放置,都需要結合多種技術進行量身定制。然而,從設計一個具備HDR能力的高質量被動立體系統開始,將為在動態和不可預測環境中提供穩定性能奠定堅實基礎。
高分辨率3D點云在路面檢查中的應用
解決工業環境中的標定漂移問題
保持立體視覺系統的長期標定精度至關重要,但這在實際應用中往往充滿挑戰。在實際部署中,振動、溫度變化和物理操作等因素可能會導致標定漂移,即相機的內外參數發生細微變化,從而影響深度的準確性。
在機器人應用中,哪怕是微小的標定誤差,也可能會導致托盤堆疊不穩定、抓取失敗或導航錯誤等問題。為減緩這些問題,可以采取以下措施:
- 使用熱穩定的材料來設計相機
- 設計能夠減少振動的支架
- 將定期重新標定納入預防性維護計劃
Bumblebee X憑借超過20年的標定經驗和強大的標定算法,專為工業級可靠性而設計。其堅固的外殼和熱穩定的機械設計,以及工廠標定的鏡頭,有效減少了標定漂移,確保在長時間運行中保持穩定性能。這種精心設計確保了即便在惡劣環境下,系統仍能持續提供一致的性能,減少停機時間,并在倉儲自動化、托盤化和機器人引導等應用中實現出色的工作效率。
最后思考
立體視覺使機器人能夠實時感知深度,提供豐富的3D數據,這對于動態環境中的自動化至關重要。然而,要充分發揮其潛力,僅僅依靠兩臺相機是不夠的。高分辨率立體成像技術需要在智能軟件和專用硬件之間找到恰當?shù)钠胶?,以克服現實環境中的各種挑戰。
從應對高計算負載、處理復雜光照環境,到確保長期標定精度,每一個環節都至關重要。這正是像Bumblebee X這樣先進平臺設計的核心—不僅僅為了捕捉圖像,更是為了在機載系統中解決立體視覺的關鍵技術難題。
